本帖最后由 xareus 于 2017-5-27 22:46 编辑

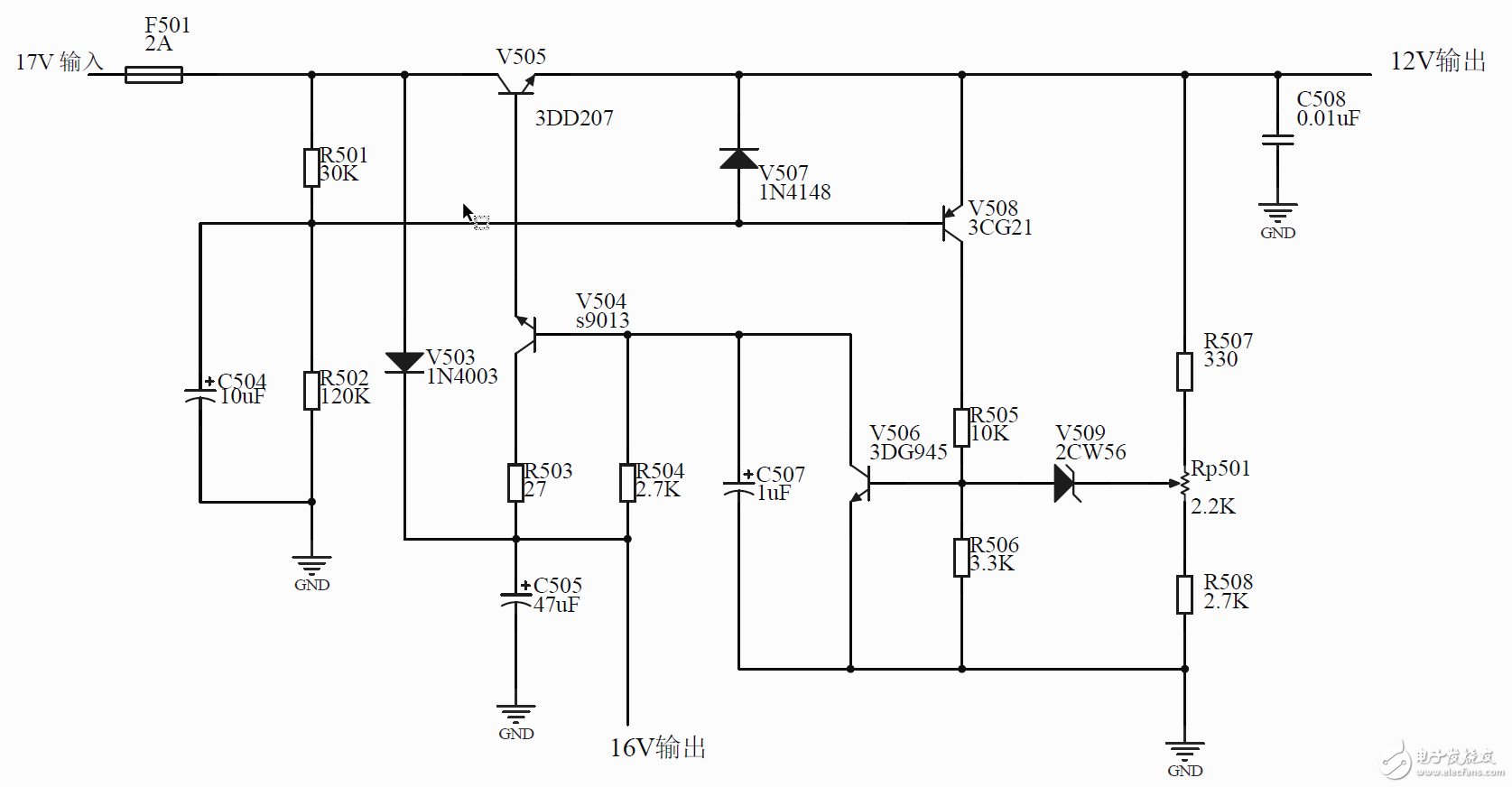

这是一个很久以前国产电视机上的
电源部分
电路，看上去是普通的串联稳压电路，17V输入，12V输出。
一般的串联稳压电路由取样电路、基准电压、比较放大、调整电路这几部分组成，在上面这个电路里，看的出来V505是调整管，V504是放大管，V506是比较管。
可是基准电压和取样电路看上去很奇怪，首先就是稳压管V509的接法，一般的基准电压电路是正极接地，在这里却接到了比较管的基极，这样的话V506的工作原理是怎样的呢？
另外不理解的地方就是三极管V508和二极管V507的作用，V507是用来保护的吗？
请大家帮忙看一下，万分感谢。
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 xareus 的问题《串联稳压电源，有些地方不理解，求指点》','https://www.xiaopingtou.net/q-60143.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
只是个人见解，不代表标准答案
基准电压是由R501与R502提供的，而非稳压管V509，是不可想像的。
想听听你的看法
还得等等，文字整理是很费力的。
