光敏二极管(红外对管)为什么没有信号？？？

2019-07-16 14:57发布

站内问答 / 电路设计
4069 17 1751

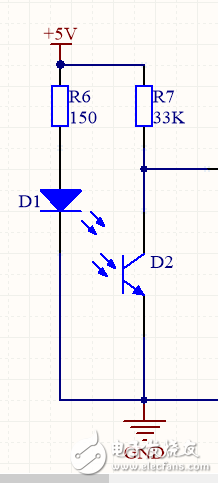

如图所示，VCC为5V，发射管正接，接收管反接，在测量点处始终检测不到信号。这是什么原因呢？望各位大侠指导~
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
17条回答
朽歌陨梦๑
1楼-- · 2019-07-16 19:01
你的两个管子接法是对的，电阻需要变一下，这是我红外脉搏电路的检测电阻接法，你可以试试 QQ截图20160723201633.png
ws070109
2楼-- · 2019-07-16 23:42
 精彩回答 2  元偷偷看……
哭泣的眼泪
3楼-- · 2019-07-17 04:12
你电阻大了吧，，10千欧的电阻貌似大了
houjue
4楼-- · 2019-07-17 08:37
你接反了，要是有信号才怪～～～～～～
houjue
5楼-- · 2019-07-17 14:14
你把接收管和10K电阻交换一下位置，测量点就有信号输出了！模电需要加强啊！！！！！

评分

参与人数 1积分 +1 收起 理由 brizafly + 1

查看全部评分

张奥蕾
6楼-- · 2019-07-17 19:06
我觉得，二极管需要正向接通，有电流光敏电阻才起作用，电阻过大，另外，所谓输出的信号，是再接受到的光变卦的情况下，就是也遮挡断开，掉牙才变化，如果还不行，就换光敏电阻，这个地方爱出问题。

评分

参与人数 1积分 +1 收起 理由 brizafly + 1

查看全部评分
