本帖最后由 gnzt 于 2017-5-16 13:01 编辑
怎么通过干电池（1节或2节）来给
电路同时提供3.3V和5V相对稳定的电压？
缘起：
1. 板子上同时有nRF2401
芯片（3.6Vmax）和霍尔3144（4.5Vmin），不知如何能让这两个正常工作？
2. 1-2节干电池提供的电压为1.5-3.0V（随着时间电压还衰减），怎么才能提供相对稳定的3.3V或5V电压？
要求：
1. 低功耗，低功耗，低功耗
不妥：
1. 采用2节以上的干电池：正常的仪表，2节在数量上已经足以了吧，我选的还都是低功耗的芯片。
2. 采用稳压管：好像稳压管和低功耗是相悖的。（百度得来，小白无知，见谅）
3. 采用5V的射频芯片：好不容易找到的2401，不想改，除非选错了。（如果能找到一个3.3V的霍尔测速芯片我还是乐意接受的，因为我自己没找到，希望你们能提示我一下）
4. 转移话题：我的问题是第一句话所写，我主要是想要
电源解决方案的思路。
小白无知，若设计有误，那我上面“不妥”里说的都是废话，请无视，教我，谢谢。
小白拜谢各路山神。
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 gnzt 的问题《怎么通过干电池（1节或2节）来给电路同时提供3.3V和5V相对稳定的电压？》','https://www.xiaopingtou.net/q-60230.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
原文链接：http://diagram.eepw.com.cn/diagram/circuit/cid/24/cirid/142009
高清图片链接：http://www.dzdiy.com/html/201106/27/AP1603-STEP-UP-CONVERTER.htm
原文：
用1-2节电池输出3.3V或5
作者：dolphin时间：2017-03-01浏览次数:49
用1-2节电池输出3.3V或5V的电路(AP1603应用电路)

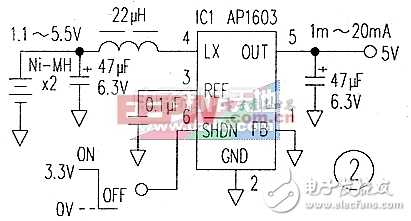

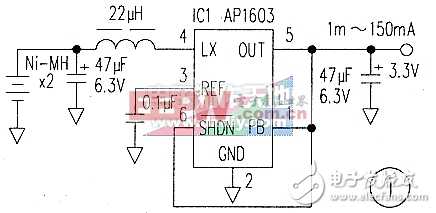

Diedes公司生产的AP1603 是一种电池电压最低为l.1V（轻负载时）的升压型 DC/DC 变换IC,只需外接四个元件就可以获得3.3v或者说 5v 的固定电压输出。图1是3.3v输出时的电路图，最大输出电流为150mA。图2是5V输出时的电路图。如果需要3.3v、5V之外的其他电压时可将电路按图 3 那样连接，经分压电路给 FB 端子馈送适当的电压，就可以在输出端获得1.22V-5V的任意值的输出电压。输出电压由R1和R2的比值决定，Vout=1.22(l+R2/R1)。电路的开关频率为 150kHz （最大）．可以使用小型的电感线圈。电路的效率在90％左右。
SHDN 端子为高电平时输出端才会有电压输出．所以可以用作输出电压有无控制端。使用时应注意输出端不能对地短路，否则会导致 IC 发热被烧坏。如有必要可附加短路保护电路。
这算是认可我的方案吗？
这个方案有什么毛病吗？
