确定芯片后,怎么确定电路

2019-07-16 14:59发布

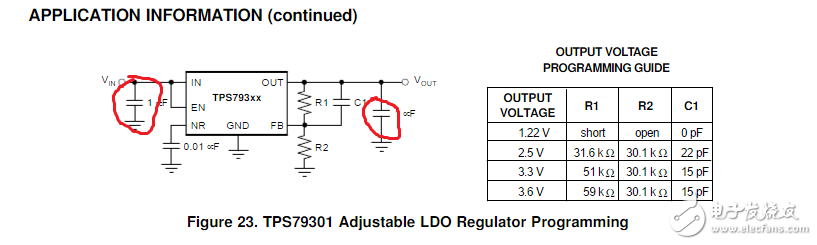

比如说,我想要实现5v转3.3v稳压,我确定使用TPS79301这个芯片,那么我查数据手册查到这个图 NJ(F[I~XJ5}QM2AK[F5{{}7.png 还剩下几个电容无法确定它的值的大小。(红 {MOD}圈中)
请问该如何确定那两个电容的大小啊??




友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
5条回答
hobbye501
1楼-- · 2019-07-16 15:48
 精彩回答 2  元偷偷看……
jiciwi
2楼-- · 2019-07-16 20:52
滤波电容,大小合适就可
906073882
3楼-- · 2019-07-17 02:37
hobbye501 发表于 2016-7-19 16:24
这个参考典型电路,一般电源滤波电容用胆电容或者电解电容 容值和耐压根据输入输出参数选择,5V输入的话,耐压16V 10-100UF 左右吧  输出3.3V的话 耐压10V 10-100UF 左右

谢谢你啦
hobbye501
4楼-- · 2019-07-17 04:08
ws070109
5楼-- · 2019-07-17 06:44
一楼正解,一楼正解
