上传的图片怎么没了。。。

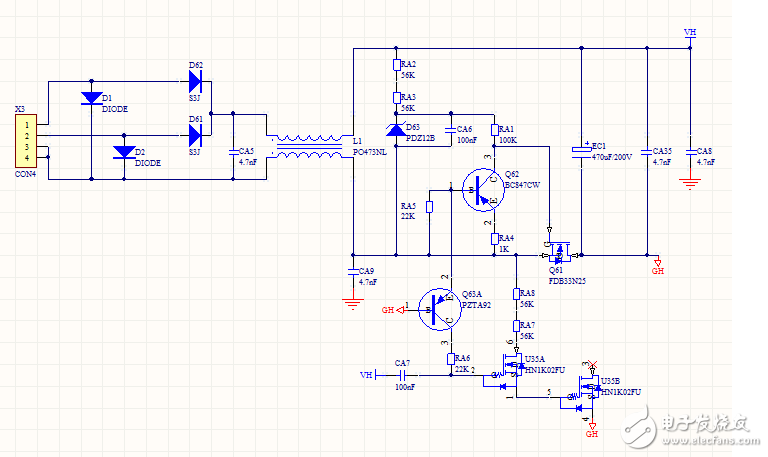

补充图片，试试看行不行，请大神们帮忙分析，非常感谢

前面四个二极管是全桥整流电路；L1是共轭线圈，抑制共模干扰的；后面是电源电路，我不是很熟，需要大神来分析；最终输出是直流电压，是交流电经过全桥整流和电容滤波之后产生的直流电压。

blust 发表于 2017-5-9 13:16
前面四个二极管是全桥整流电路；L1是共轭线圈，抑制共模干扰的；后面是电源电路，我不是很熟，需要大神来分析；最终输出是直流电压，是交流电经过全桥整流和电容滤波之后产生的直流电压。

感谢你的回复，前面四个二极管不是全桥整流吧，全桥整流我画出来对比了一下，二极管的方向不一样。

a6511629 发表于 2017-5-9 14:11
感谢你的回复，前面四个二极管不是全桥整流吧，全桥整流我画出来对比了一下，二极管的方向不一样。

不好意思，是我看错了。
