本帖最后由 列兵老虎 于 2016-7-17 10:46 编辑

雄关漫道JX 发表于 2016-7-17 09:18
看懂了，非常感谢，但是还有个问题，不共地该怎么接

整流桥有4个端子，上、下接左侧（输入）；左、右接单踪示波器的地与输入端。
想看输入波型，则再接一个示波器。
最佳答案

还有一个问题，就是整流桥滤出来的电压波形为什么没有翻转，而是直接成了电压向上移动3V呢

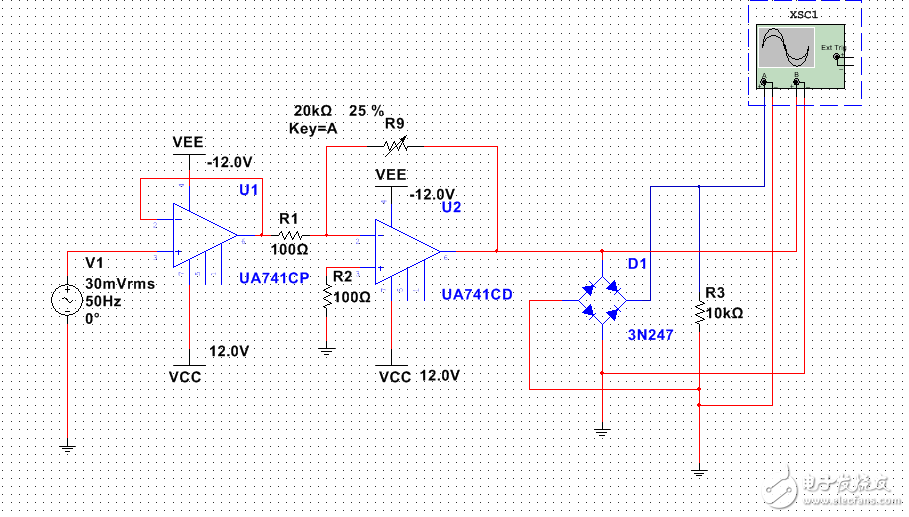

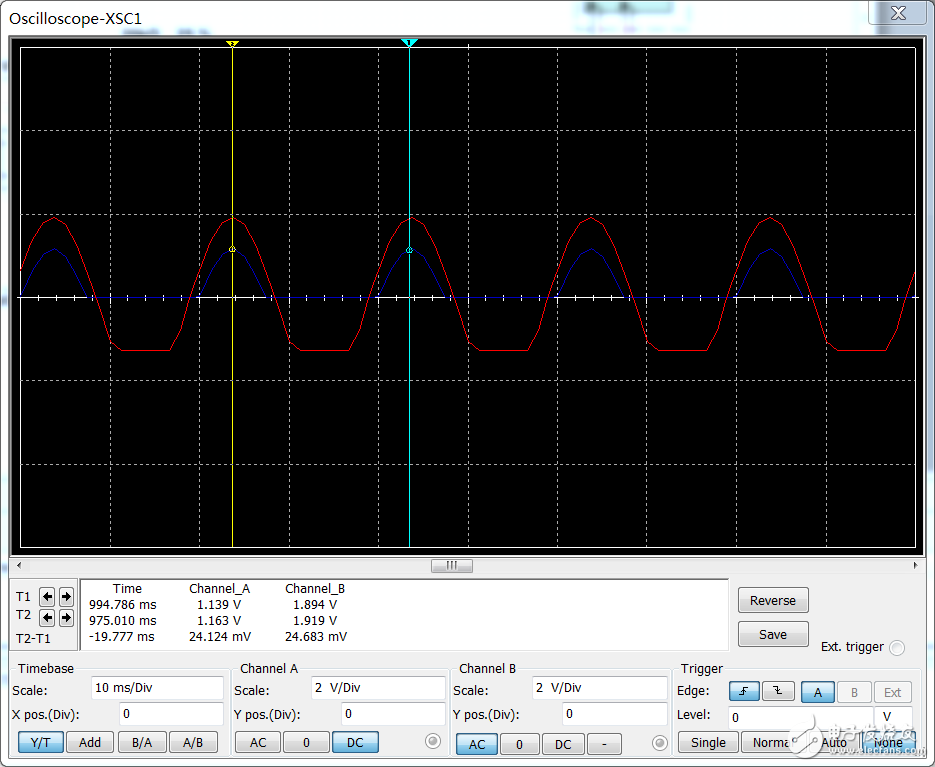

改进后的电路图跟波形

我跟你也差不多，懂了记得告诉我哦，话说这个搞得我头晕，，，，，，，，，，

我又来了，大上ndlkwadkwheihrf87ow3yrehfweuirfhnerereq位二房玩日$_$让4人

电桥要在最前面，你怎么放在最后面？
