< ：TI_MSP430_内容页_SA7 --> 同意楼上

RS-232C接口定义(9芯)
针脚 定义 符号    (Data Carrier Detect)
1 载波检测 DCD                 Pin 1 Received Line Signal Detector
2 接收数据 RXD                 Pin 2 Received Data
3 发送数据 TXD                 Pin 3 Transmit Data
4 数据终端准备好 DTR      Pin 4 Data Terminal Ready
5 信号地 SG                      Pin 5 Signal Ground
6 数据准备好 DSR            Pin 6 Data Set Ready
7 请求发送 RTS               Pin 7 Request To Send
8 清除发送 CTS               Pin 8 Clear To Send
9 振铃提示 RI                  Pin 9 Ring Indicator

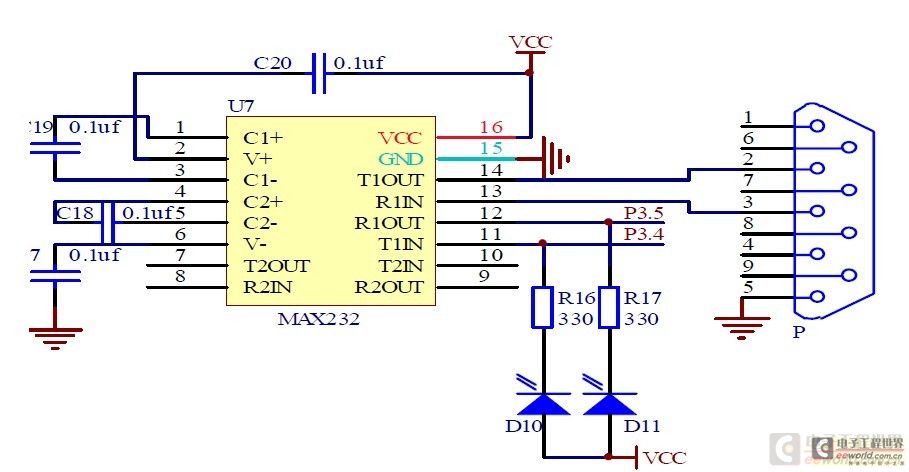

下面是常用的接法

那么我就补充一下楼上的呢如何辨别交叉串口线与直连串口线：
      用万用表测一下，如果2和2通，3和3通则为直连串口线；如果2和3通，3和2通则为交叉串口线。
      两头母口是交叉，一公一母是直连。

我只想说一下画图的风格。---  大量使用网络标号来连接电路图的办法， 不是好方法。

虽然这不是错误。但对表达电路的连接不直观。

建议AD口单独引出，并加低通滤波。
