TVS（D2 SMBJ15A）在电路运行了3周后烧坏了，请问一下电路有问题吗？

2019-07-16 15:06发布

站内问答 / 电源技术
10259 2 1307
tica, SimSun, sans-serif">我有一个产品的电源供电电路中TVS（SMBJ15A）失效了，导致电源输入的12V短路，麻烦哪位高手指教一下，这个电路有什么问题，谢谢了~~
这个电路在客户那里运行了3周后才出现了TVS失效了。。
我电路是用12V/1A适配器供电的。

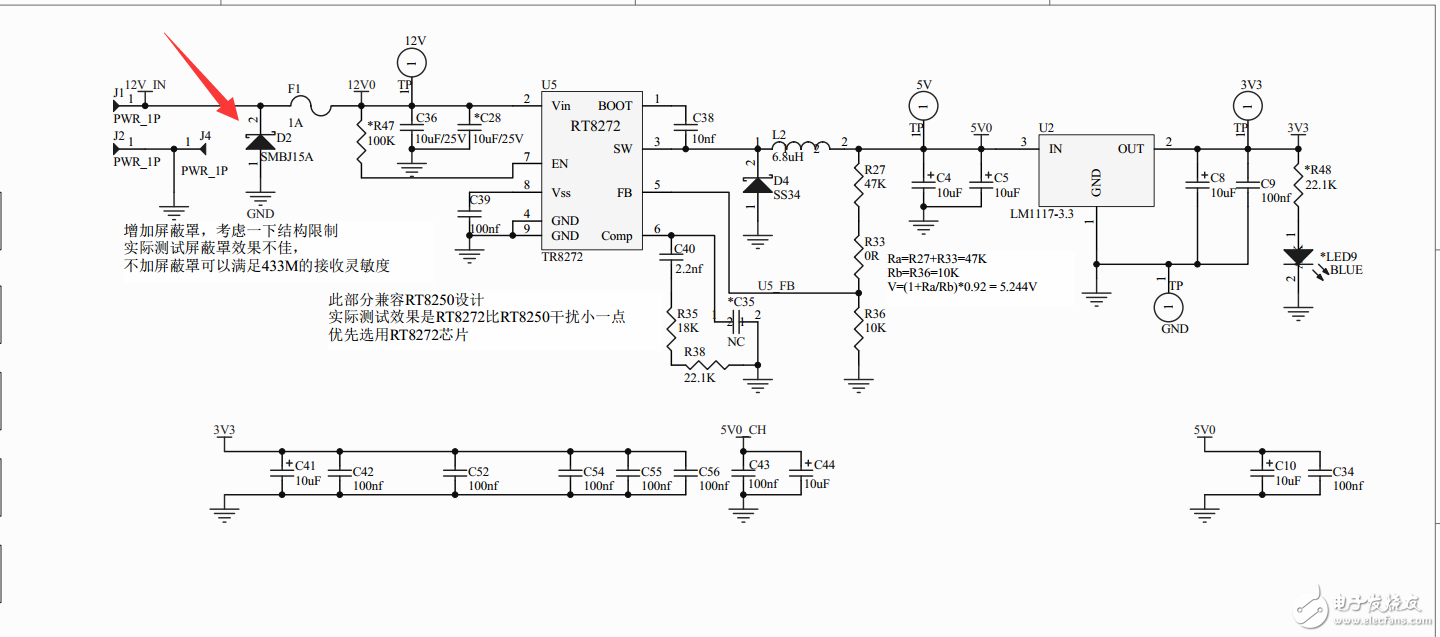

PCB sch.png
PCB layout.png
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
2条回答
JQ_Lin
1楼-- · 2019-07-16 20:57
 精彩回答 2  元偷偷看……
langtuodianzi
2楼-- · 2019-07-17 00:33
本帖最后由 langtuodianzi 于 2018-11-20 17:43 编辑


1）TVS管D2应置于保险管F1之后，保险管以帮助避免由短路,超载电路所造成的破坏。2) TVS二极管的质量不过关。
3) TVS管的脉冲功率等级应当根据应用的瞬态和浪涌能量的级别而定，可选取高功率的1500W二极管SMCJ15CA。
