各位大神，现在再设计智能插座，用主芯片用的esp8266，在闭合继电器的时候，会使esp8266重启，在继电器的线圈上已经加了续流二极管，在继电器的闭合触点上也已经并联了220pf/2kv的瓷片电容，可是仍然会重启，因为板子上的空间不足，所以在继电器和esp8266之间没有加隔离。继电器采用的是HF115F-L,保持继电器
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 国红玉 的问题《各位大神 帮帮忙》','https://www.xiaopingtou.net/q-60477.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

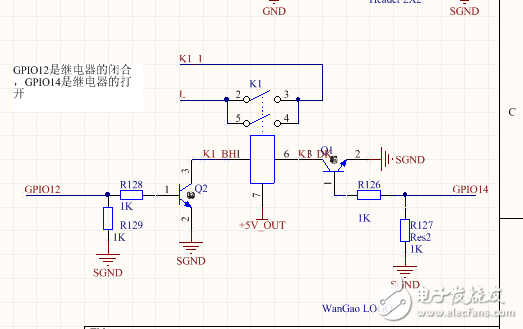

图上看不出你有加续流二极管啊，继电器型号是什么？而且你的继电器应该不需要两路复制的电路去控制，另外继电器控制部分电路有问题。
继电器用的保持继电器，有两个线圈，所以需要两路控制，继电器型号是HF115F-L5

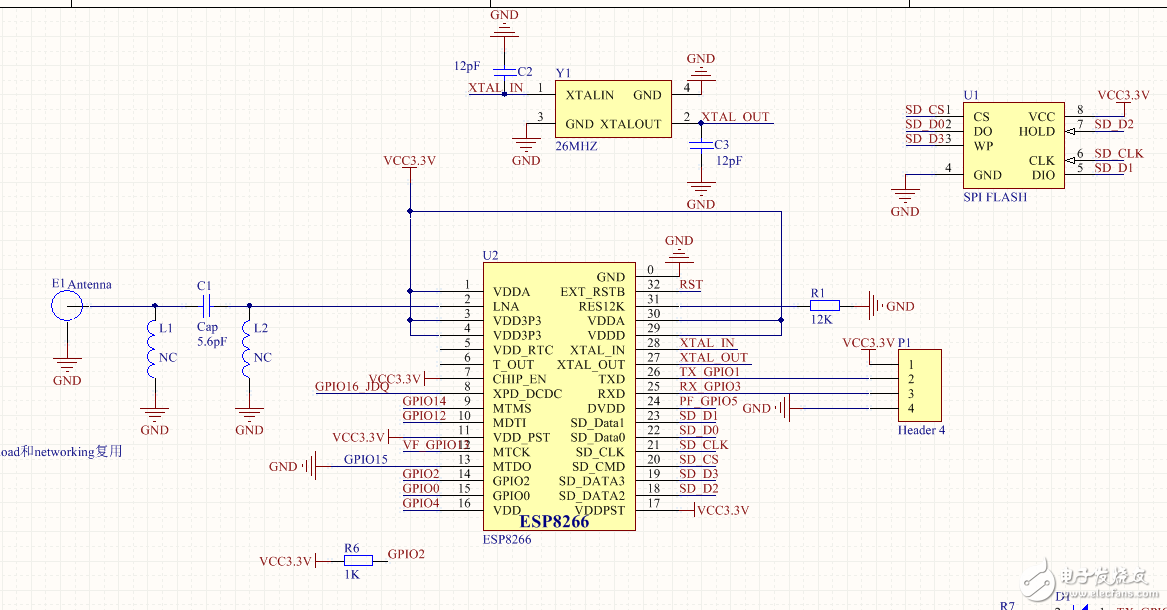

esp8266 32脚RST脚怎么没接？你去看下datasheet是不是内部自复位。另外最好更新下电路图，才知道后面补充的电路有没有错？这样找问题比较快。
大哥，不行呢，加了一个1000uf/10v的电解电容，还是重启
