U1A电源错，给了两个12V，应该一正，一负。

列兵老虎 发表于 2016-6-22 08:01
U1A电源错，给了两个12V，应该一正，一负。

你放大看一下，是一个正12一个负12

列兵老虎 发表于 2016-6-22 12:35
唉！我还没有老到花眼看不清的地步。
你自己看清楚：4、11脚都接的电池正极。两个电池负都接地。

第二个电池电压我写的是-12V 正极是-12V

列兵老虎 发表于 2016-6-22 12:35
唉！我还没有老到花眼看不清的地步。
你自己看清楚：4、11脚都接的电池正极。两个电池负都接地。

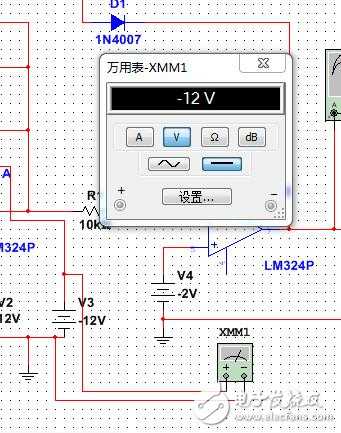

看，multisim14中如果电池电压写了负电压 正极输出的就是负电压 这是万用表测量结果

本帖最后由 列兵老虎 于 2016-6-22 15:01 编辑

没看你的标注，我看的是电路图里的“电池”摆放。
你的电路不好用，问题在于场效应管没导通。试想：N沟道管子导通需要加+极性，你用二极管限定给加负极性，当然不能导通了。
