这是一个三角波发生器吗？

2019-07-16 15:12发布

4288 7

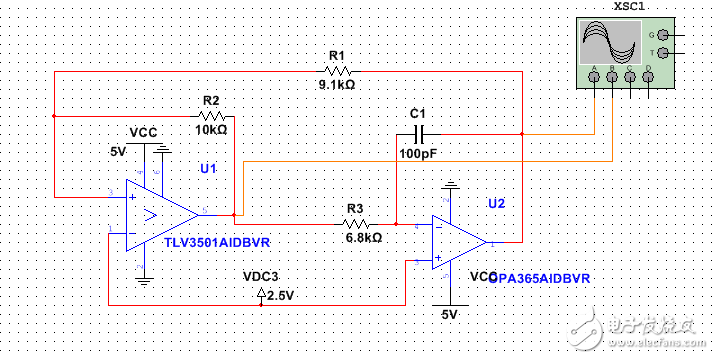

这是个三角波发生器吗？仿真结果没波形啊，跟常用的波形发生器也不一样。。。

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

7条回答

1楼-- · 2019-07-16 20:58

三角波发生最好的办法就是把方波通过积分电路变成三角波。
显然 U1 通过正反馈是目的是产生方波，而U2用C2反馈构成了积分电路。

你没有波形的原因是，U1没有生成方波，你可以参考下 TLV3501A规格书里面的震荡电路

2楼-- · 2019-07-17 00:05

楼主用的仿真软件是那一款？

3楼-- · 2019-07-17 00:33

精彩回答 2 元偷偷看……

4楼-- · 2019-07-17 05:03

你这是Psim软件么？

5楼-- · 2019-07-17 10:21

CP3_AUDIO 发表于 2016-6-13 17:47
楼主用的仿真软件是那一款？

Multisim，还可以

6楼-- · 2019-07-17 15:23

#Freedom 发表于 2016-6-13 21:35
你这是Psim软件么？

multisim
