如何选择运算放大器的供电电源?

2019-07-16 15:15发布

做一个调理电路,要求较低的漂移和失调,想问一下有什么精度比较高、噪声小、比较稳定的电源可以给运放供电,输入是220V交流。电源一定要精度高,不能增大整个系统的误差。如果有电源模块或者电源芯片的最好能稍微提一下外围电路。
希望有经验的能提供一下帮助
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
5条回答
1406093611
1楼-- · 2019-07-16 16:21
labview1988 发表于 2017-4-4 15:03
十分感谢,那如果有5V还有其他要求的呢,有一个运放是需要5V,还有一个是±22V供电的,是不是在一个电路里面选择运放的时候最好供电电压是相同的

这个要看楼主的产品具体需求了,如果±5V可以满足整个系统的要求并且不影响后级的输出,可以采用相同的电源供电。 最佳答案
1406093611
2楼-- · 2019-07-16 21:32
楼主用的运放如果单电源5V供电的话,楼主可采用一下TPS7350,这块稳压芯片可以满足楼主的需要,但是价格相对较高;运放如果是双电源+5V和-5V供电的话,楼主可采用TPS7350+ILC7660,前者是5V精准稳压芯片,后者是+5V转-5V芯片。

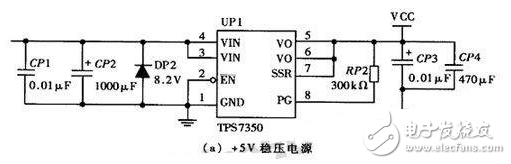

TPS7350的参考电路如下:

ICL7660参考电路如下:
labview1988
3楼-- · 2019-07-17 02:14
 精彩回答 2  元偷偷看……
labview1988
4楼-- · 2019-07-17 03:47
1406093611 发表于 2017-4-4 20:40
这个要看楼主的产品具体需求了,如果±5V可以满足整个系统的要求并且不影响后级的输出,可以采用相同的电源供电。

我刚查了一下TPS7350,它的输入电压最高是7V哦,但是我的是220V交流供电所以前面应该是需要加降压电路的,我的问题的重点也是如何把220V交流电转变成我需要的小电压,仍然感谢你的回答,,,
labview1988
5楼-- · 2019-07-17 09:36
labview1988 发表于 2017-4-11 11:21
我刚查了一下TPS7350,它的输入电压最高是7V哦,但是我的是220V交流供电所以前面应该是需要加降压电路的,我的问题的重点也是如何把220V交流电转变成我需要的小电压,仍然感谢你的回答,,,

感谢,忽略上面的回复,,,,,,
