坏人99 发表于 2016-6-1 12:00 你的 完整电路 图 是怎么 样的 ？？你的后面的 图是怎么 样的？？？？

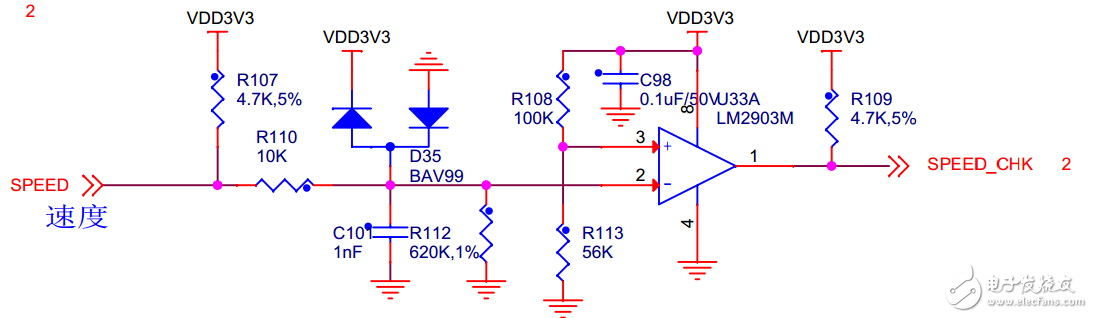

yylove 发表于 2016-6-1 13:36 这就是完整的，SPEED是接车上的一根信号线，比较器输出是接LPC1778芯片的GPIO脚
yylove 发表于 2016-6-1 13:56 应该说，输入的SPEED，我是用信号发生器模拟的
最多设置5个标签!
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 yylove 的问题《关于电压比较器的电路(行车记录仪速度测试)》','https://www.xiaopingtou.net/q-60622.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
问题是这样的。比较器输入 80HZ的方波（或者正弦波），当信号高电平小于6V时，比较器输出3V的80HZ的方波，是正常的。但是当我输入80HZ方波（或正弦波），信号电平高 于6V时，比较器输出就不正常了，频率变为150hz左右。这是何原因？求各位大神解答下，。。。。。。。。。。。谢谢
这就是完整的，SPEED是接车上的一根信号线，比较器输出是接LPC1778芯片的GPIO脚
应该说，输入的SPEED，我是用信号发生器模拟的
刚刚验证了一下，是当我输入-6.2V以上时会出现这情况，+电压就不会
