电路设计
可控硅开关电路
2019-07-16 15:18
发布
×
打开微信“扫一扫”,打开网页后点击屏幕右上角分享按钮
站内问答
/
电路设计
14846
7
1524

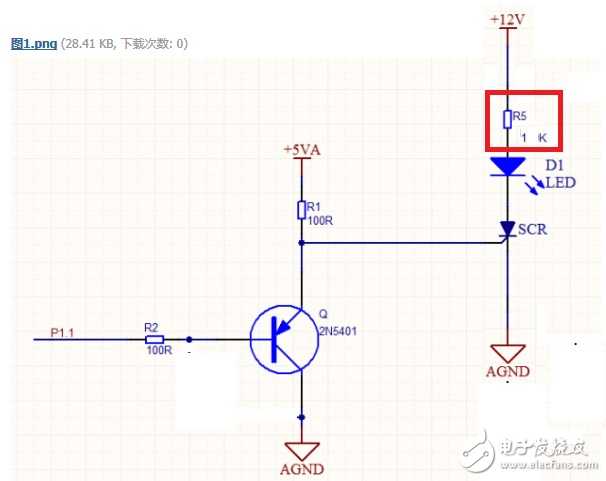

参考网上的图2 、图3 可控硅开关
电路
,设计了如图1 的电路,但实际可控硅开关一直处于断开状态,求解,谢谢。另外,有人实际应用过图2,图3的
电路图
吗,
仿真
发现可控硅开关也是一直处于断开状态,根本不能使用。
友情提示:
此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
7条回答
心控无形
1楼-- · 2019-07-16 19:00
把R1串联在集电极,可控硅也接在集电极,单片机给个低电平信号试试
加载中...
ws070109
2楼-- · 2019-07-16 21:05
楼上正解,或者可控硅的控制极接在R1上面的+5VA试试看,如果还不行,就要计算电流,通过调整各电阻大小改变电流,达到可控硅可控制条件。感觉他对元器件的使用还不清楚,这个电路无法工作,一旦P1.1为LOW,可控硅的控制极就接地,而不是接+5VA去控制,当然可控硅不工作。
加载中...
335702318
3楼-- · 2019-07-17 01:59
精彩回答 2 元偷偷看……
加载中...
贺文武
4楼-- · 2019-07-17 02:13
在Q三极管放大或饱和下,可控硅控制极电压大于R5降压。
加载中...
ywg445566
5楼-- · 2019-07-17 08:10
本帖最后由 ywg445566 于 2016-5-28 14:30 编辑
改用后面的图,P1.1高电平时LED灯亮,低电平时LED灯灭.注意接法改变和电阻变化.
加载中...
fanyafeng
6楼-- · 2019-07-17 12:00
R5这么大,电源才12V,电流没了,不会导通。
加载中...
