列兵老虎 发表于 2016-5-25 20:47 最害人的地方在于，电路有严重错误！
王栋春 发表于 2016-5-25 21:05 我看了一下感觉BG6 BG7已与18v电源相连接了
最多设置5个标签!
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 求分析电路图！急！ 的问题《急求大神分析电路图！在线等！》','https://www.xiaopingtou.net/q-60689.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
知道为什么没人帮你分析电路吗？

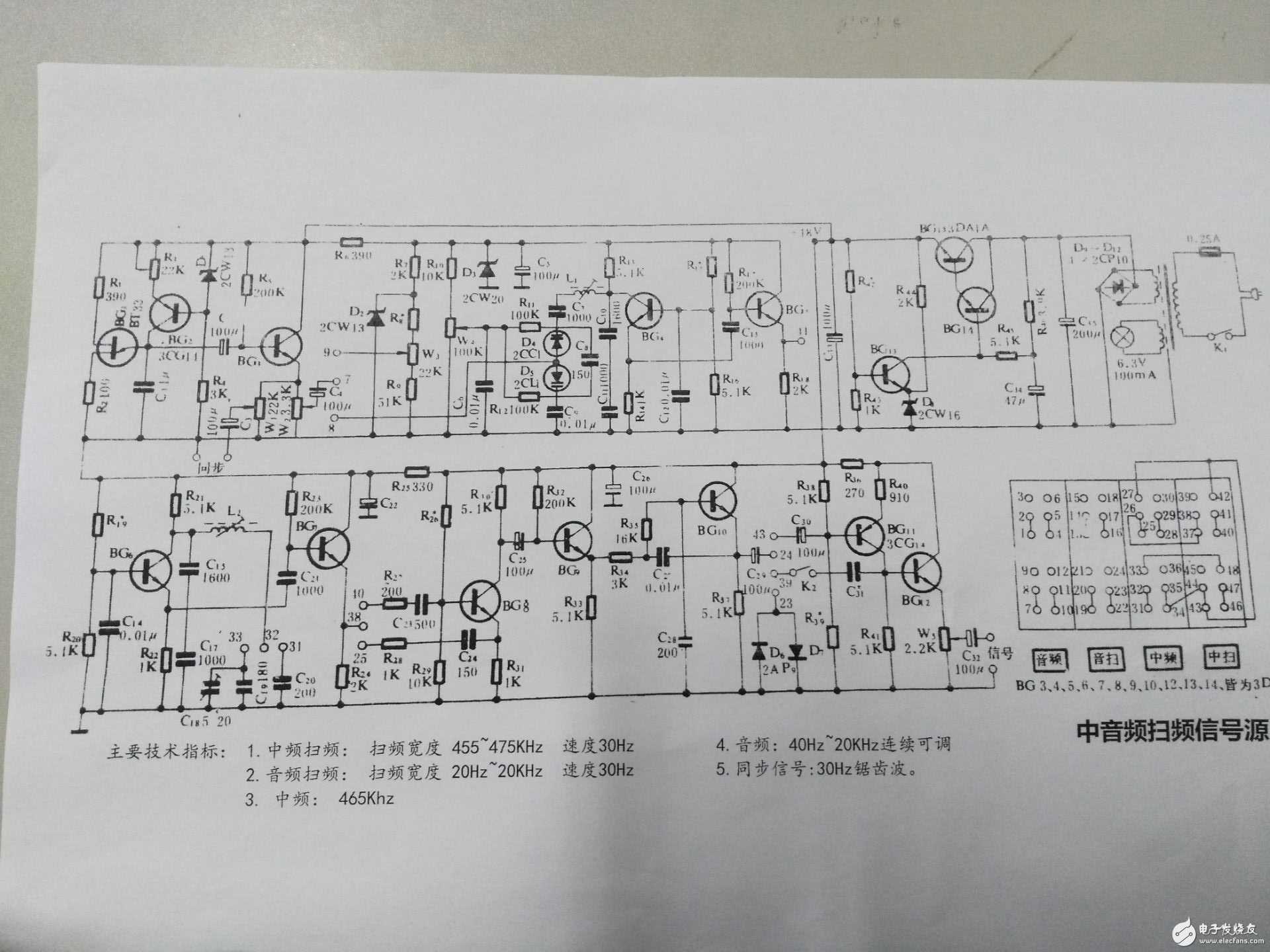

这个图纸有严重错误：BG6、BG7没有接电源，处于接地状态。不能完成相应功能。
退一步说，即使BG6、BG7能振荡产生中频，但无法完成中频扫频输出，因为电路有缺陷：没有把30Hz锯齿波送给中频振荡调制。
错误电路图害人啊！
评分
查看全部评分
我看了一下感觉BG6 BG7已与18v电源相连接了
右看连电源+；左看连地。R25 流过54mA电流到地！
