关于ad5272芯片的供电问题

2019-07-16 15:22发布

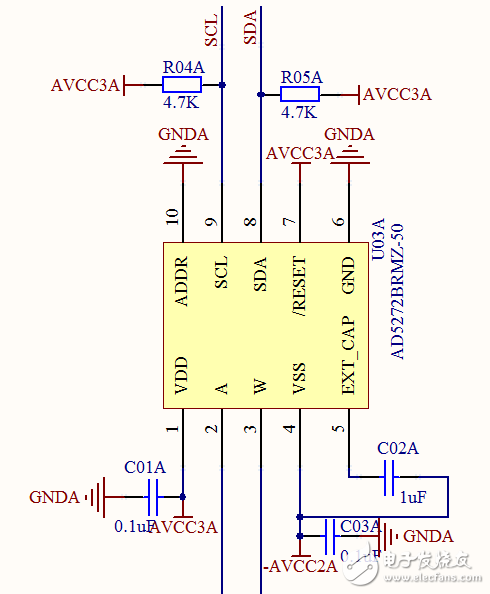

      朋友们,请教大家一个芯片供电问题。ad5272芯片手册:双极性电源供电范围是±2.5到±2.75V我们公司设计的一个电路模块使用ad5272芯片:VDD = 3.0V,VSS =-2.0V。与MSP430通讯,大部分都没有问题,但也会出现一两个无法通讯,程序卡死的情况。      请问一下,烧友们有出现过类似问题的吗?ad5272芯片双极性供电是必须满足±2.75V的标准吗?(下图是我们的ad5272芯片电路接口)


友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
6条回答
猴子啊
1楼-- · 2019-07-16 21:10
 精彩回答 2  元偷偷看……
猴子啊
2楼-- · 2019-07-17 00:47
还有,AD5270用5V单电源供电的时候,用3.3V的电平不能通信,你参考一下
yuanxiaogou
3楼-- · 2019-07-17 02:54
猴子啊 发表于 2017-2-22 14:02
手册电源范围是±2.5--±2.75,还有注意必须先给电位器上电再通信

请问这是和芯片的冗余度有关吗?我们大部分芯片都可以使用,偶尔出现一两个会通讯卡死。。。
太子的空间
4楼-- · 2019-07-17 06:52
电路图资料收藏了,谢谢楼主分享,
猴子啊
5楼-- · 2019-07-17 10:08
yuanxiaogou 发表于 2017-2-22 14:08
请问这是和芯片的冗余度有关吗?我们大部分芯片都可以使用,偶尔出现一两个会通讯卡死。。。

可以把出问题的那几块换新的试一下,
李春明
6楼-- · 2019-07-17 12:55
 精彩回答 2  元偷偷看……
