PADS layout 布线问题

2019-07-16 15:22发布

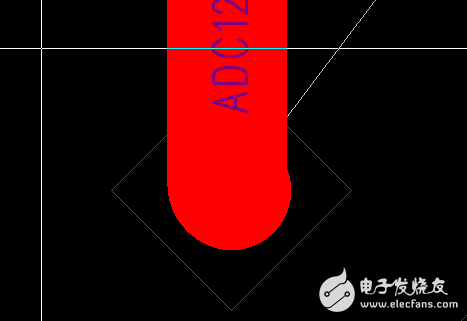

1.布线时经常出现这个正方形的警告,如图,很烦人,不知道是什么原因导致的,求大神帮忙

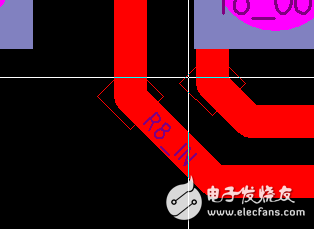

2.还有走线中止时,经常会在线的中断出出现一个小小的倒角,超级烦人,每次都要删掉,求大神解

友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
8条回答
tom.li
1楼-- · 2019-07-16 20:22
显示小方框在TOOLS-Options-routing-general将show tacks项前的勾取消就好了,走线出现拐角是捕捉删格和显示删格不是比例,所以出现。 最佳答案
jiciwi
2楼-- · 2019-07-16 21:22
 精彩回答 2  元偷偷看……
冰融潇
3楼-- · 2019-07-16 22:43
jiciwi 发表于 2016-5-20 15:32
这个正方形应该是两条线没有直接连起来的原因,可能重叠了一小段。第二个是因为结束的时候多点了一下吧

没有啊,我都是按ctrl然后单击结束线段,经常在末尾出现小倒角
冰融潇
4楼-- · 2019-07-16 22:44
冰融潇 发表于 2016-5-21 16:08
没有啊,我都是按ctrl然后单击结束线段,经常在末尾出现小倒角

就像这样子的,看末尾有像右边突出一个小圆点
jiciwi
5楼-- · 2019-07-16 23:27
冰融潇 发表于 2016-5-21 16:12
就像这样子的,看末尾有像右边突出一个小圆点

这多出来的一段就是你点的位置不对
冰融潇
6楼-- · 2019-07-17 01:27
jiciwi 发表于 2016-5-21 17:10
这多出来的一段就是你点的位置不对

就是没办法居中呀。总是会偏。总不会每次都要居中点吧,多麻烦,有什么设置可以自动居中吗
