求助帮忙分析一个电源电路

2019-07-16 15:23发布

站内问答 / 电路设计
14476 19 1427

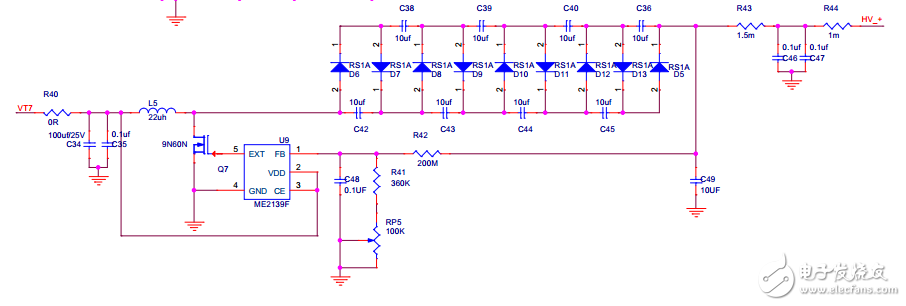

如图中电路，我搞不懂这个电路是怎么产生高压的，有谁能帮忙分析一下原理吗 谢谢大家
升压电路 升压电路
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
19条回答
LYGOK
1楼-- · 2019-07-16 19:11
信号正给C38 充电，信号负，C38给C 42充电；之后   信号正  电源和C38一起给C39充电，信号负，C38给C 43充电  ；；之后   信号正   电源和C38和C39一起给C40充电，。。。。。。。   二极管和电容倍压整流，，提升电压；；；这种电路带负载能力有限，，，输出电压波动较大，适合负载较小的地方。 最佳答案
hob***501
2楼-- · 2019-07-17 00:11
ME2139系列是采用CMOS升压型开关稳压器，它主要由基准电压源，振荡电路，误差放大器，相位补偿电路，PWM / PFM切换控制电路。

评分

参与人数 1积分 +10 收起 理由 A670521546 + 10 精彩回答

查看全部评分

li****w1
3楼-- · 2019-07-17 05:33
那些二极管和电容组成倍压整流电路了吧
ws****09
4楼-- · 2019-07-17 10:16
 精彩回答 2  元偷偷看……
ws070109
5楼-- · 2019-07-17 12:39
这个电路看起来好像有点问题，二极管和电容摆放的位置不对。
smilycan
6楼-- · 2019-07-17 15:23
ws****09 发表于 2016-05-19 16:59
前面是升压电路，后面是倍压电路

关键是不明白这个升压是怎么升的的，是生成交流的吗
