请问这两个三极管是放大用的吗

2019-07-16 15:23发布

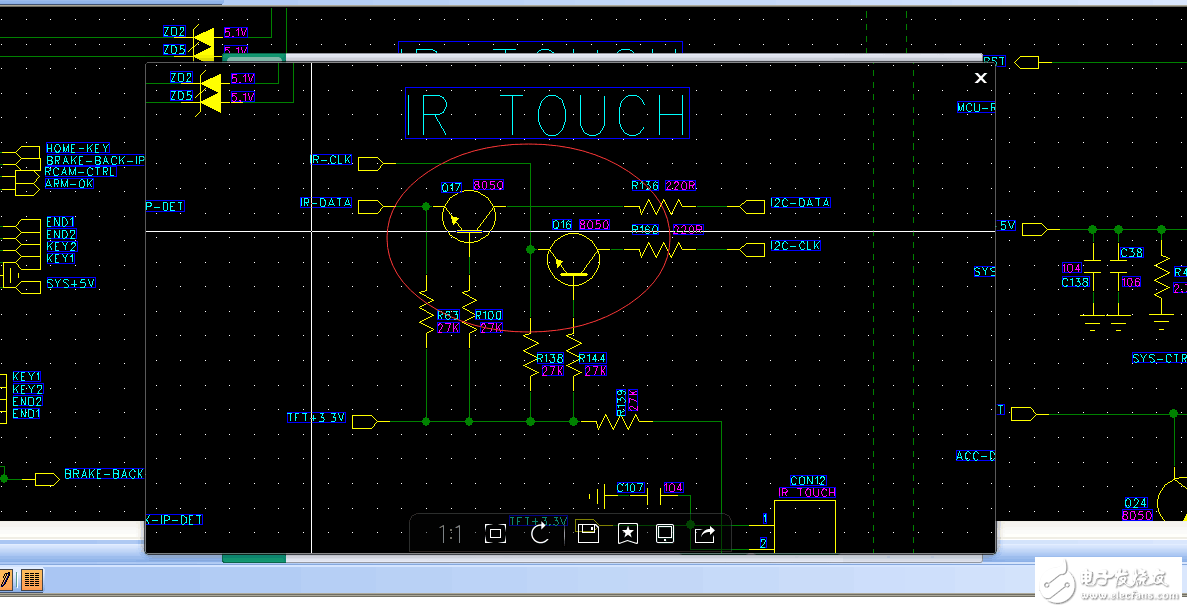

请问各位大师,请问一下,这两个三极管是什么用的,能讲一下它的工作原理以及他们什么用吗,刚学的不是很懂,谢谢了
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
19条回答
王久强
1楼-- · 2019-07-16 16:44
不是放大,只是作为开关使用,但是好像是一直导通状态,clk和data的总线。
radiodetection
2楼-- · 2019-07-16 16:56
电子开关
Ja***15
3楼-- · 2019-07-16 20:36
I2C 总线 (I2C-DATA, I2C-CLK) 通过一个上拉电阻(一般为 10K)接到电源。

IR-DATA 和 IR-CLK 为输入信号,I2C 总线为输出信号。三极管工作在开关状态,主要用于接口 (诸如缓冲、电平转换等)功能。

输入信号为低电平时,三极管导通,输出为低电平;
输入信号为高电平时,三极管截止,输出为高电平。
ws****09
4楼-- · 2019-07-16 22:49
 精彩回答 2  元偷偷看……
85****02
5楼-- · 2019-07-17 04:13
Ja***15 发表于 2016-5-18 00:35
I2C 总线 (I2C-DATA, I2C-CLK) 通过一个上拉电阻(一般为 10K)接到电源。

IR-DATA 和 IR-CLK 为输入信号,I2C 总线为输出信号。三极管工作在开关状态,主要用于接口 (诸如缓冲、电平转换等)功能。

谢谢了,刚学的模还不是很理解,谢谢你的讲解
哇咔咔12138
6楼-- · 2019-07-17 06:24
为什么信号不直通过去而用了两个三极管,好处是什么?
