微弱信号检测问题，希望大神能给予帮助，谢谢！

2019-07-16 15:28发布

站内问答 / 电路设计
3972 8 1345
输入信号是0.02V的一个微弱信号，我先用运放将信号放大，再使用运放（双电源）的过零比较转为方波，这样做没有方波输出，我想可能是功率不够，再就使用三极管共集电极将功率放大，有方波输出，但是峰值小了，请问还是功率小了吗？还有就是，我要用等到的方波输入到AD650芯片，使用其F/V转换，结果没有输出！   麻烦能帮我看一下吗？谢谢了
运放放大电路 运放放大电路
后面的过零比较 后面的过零比较

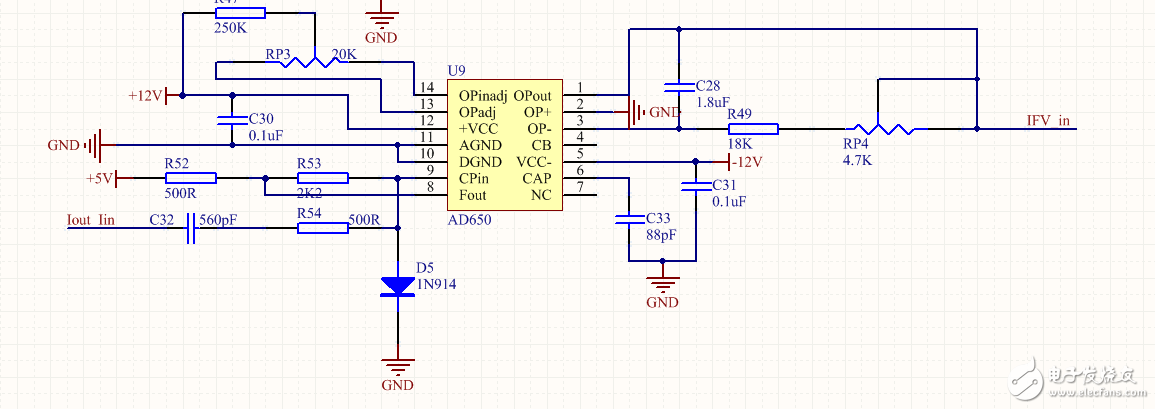

AD650的f/v转换电路 AD650的f/v转换电路
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
8条回答
runileking
1楼-- · 2019-07-16 18:42
你这个比较器有问题吧，运放和比较器还是有区别的，运放直接运作比较器可能会出问题，因为运放的输出级被优化为线性操作，而比较器的输出级是被优化为饱和操作的 最佳答案
电子工程师2014
2楼-- · 2019-07-16 22:05
好小的信号
madboy
3楼-- · 2019-07-17 00:05
 精彩回答 2  元偷偷看……
lngles
4楼-- · 2019-07-17 03:26
不知道怎么了  不能回复  在这里回复一下    小信号是正弦波
ws070109
5楼-- · 2019-07-17 09:03
楼上正解，楼上正解
haobin133
6楼-- · 2019-07-17 13:35
同问。。。。。。。。。。。。。。。。。。。
