各位大大你们好，本人最近在看铃木雅臣的晶体管电路设计（下）一书，对于栅极接地放大电路的设计和晶体管开关电路章节有些疑惑，希望能得到大家的详解。具体如下：栅极接地放大电路的设计：
电路图所下：

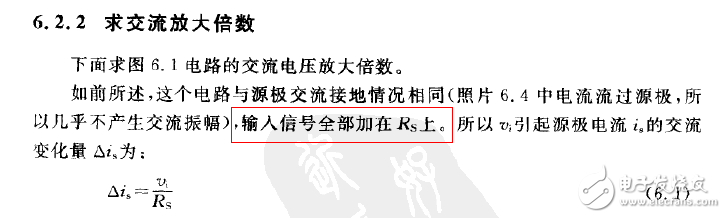

在求交流放大倍数时他说道输入信号全加在RS上，我想问的是为什么输入信号不是加在R3和RS的并联上？
晶体管开关电路的设计
关于使用PNP发射极接地型开关电路的设计里面，为什么输入电压比VI+VCC低0.6V以上晶体管导通？
采用达林顿管的电灯开关电路10k的电阻有什么用呢？是用来提供偏置电流吗？
射极跟随器型开关电路设计中可以去掉输入端限流电阻的原因是什么？书本上只是说基极电流必须是负载电路的1/hfe，不怎么懂。

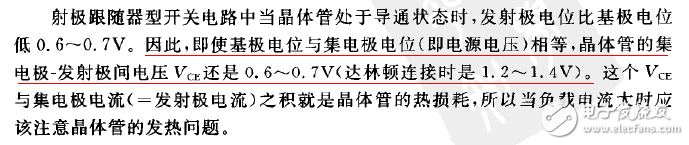

下面这段文字有点不理解，为什么射极跟随器型开关电路在导通时VCE=0.6-0.7V,不是应该等于VCE(sat)集电极-发射极饱和电压吗？
希望能够和大家探讨一下，谢谢啦。
电路图所下：
在求交流放大倍数时他说道输入信号全加在RS上，我想问的是为什么输入信号不是加在R3和RS的并联上？
晶体管开关电路的设计
关于使用PNP发射极接地型开关电路的设计里面，为什么输入电压比VI+VCC低0.6V以上晶体管导通？
采用达林顿管的电灯开关电路10k的电阻有什么用呢？是用来提供偏置电流吗？
射极跟随器型开关电路设计中可以去掉输入端限流电阻的原因是什么？书本上只是说基极电流必须是负载电路的1/hfe，不怎么懂。
下面这段文字有点不理解，为什么射极跟随器型开关电路在导通时VCE=0.6-0.7V,不是应该等于VCE(sat)集电极-发射极饱和电压吗？
希望能够和大家探讨一下，谢谢啦。
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
