原本整流电路那里还要接变压器的，但是没有找到封装，也没有22伏交流电，就直接跳过整流电路那里接的两条线，接20伏左右的直流电源，但是连接起电源后，电表测得的输出电压大约是0.4伏，调节滑动变阻器也没有用，而且有一个1N4001还要烧，求助各位大神看看是什么原因
-

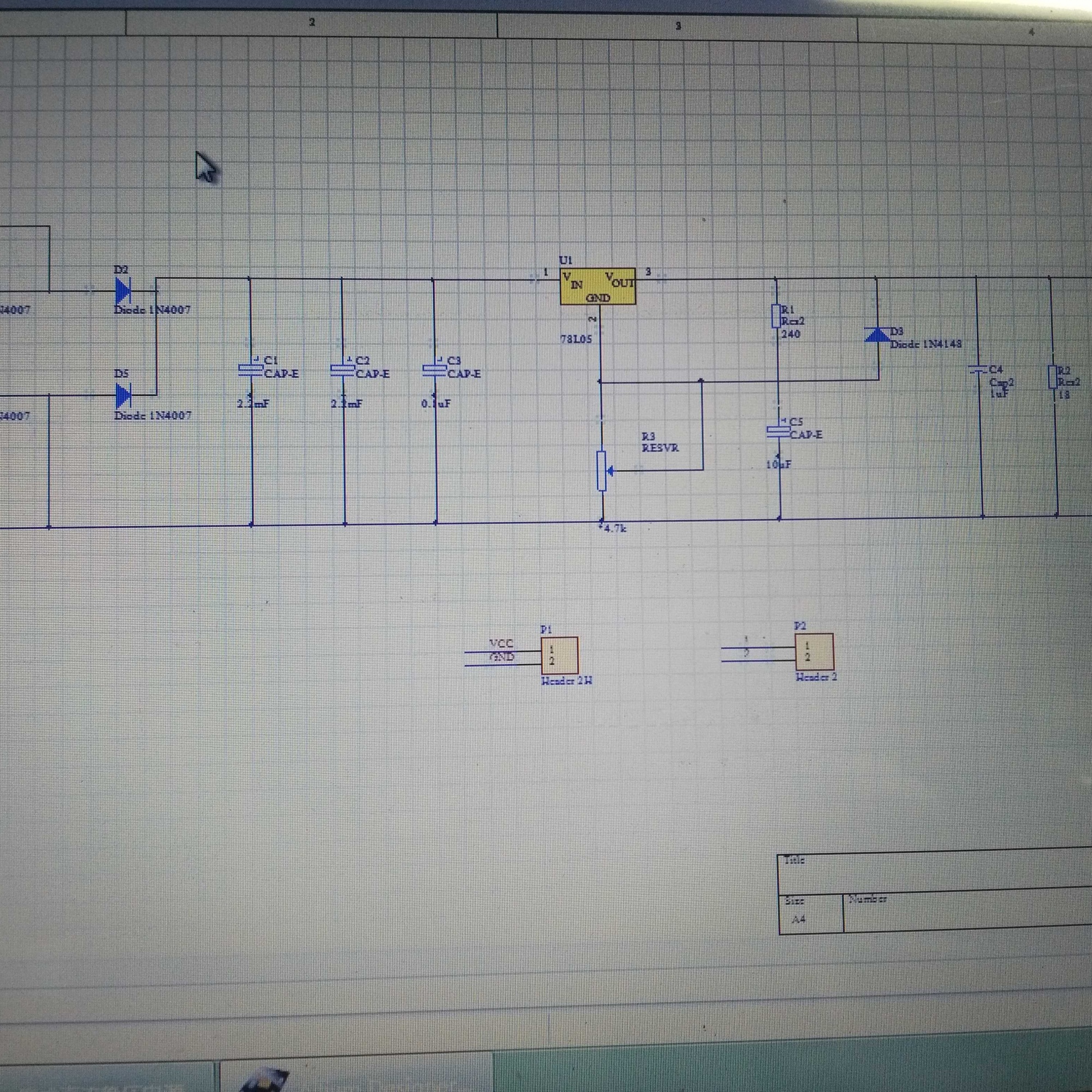

这是原理图
-
这是PCB图
