想做一个最小系统版，请问14pinJTAG引脚怎么连？

2019-03-24 11:30发布

本帖最后由 jetlin1992 于 2014-5-21 20:57 编辑

想做一个最小系统版，请问14pinJTAG引脚怎么连？
除了TCK TDI TMS TDO TRST几个引脚还有哪些要连？

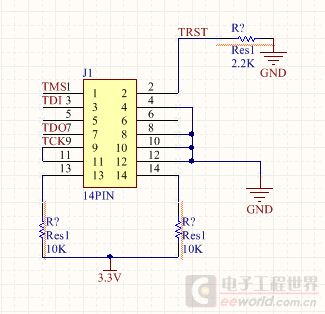

这样连对吗 QQ截图20140521205608.jpg

此帖出自小平头技术问答

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

4条回答

1楼-- · 2019-03-24 14:29

< TCK TDI TMS TDO TRST几个引脚是必须连接，对了，还有GND。其它可以不接。

请参见LAUNCHPAD的连接方法。

2楼-- · 2019-03-24 18:26

精彩回答 2 元偷偷看……

3楼-- · 2019-03-24 19:50

jetlin1992 发表于 2014-5-21 22:19
那SCI_TX SCI_RX需要连吗？程序是不是通过这两引脚烧到芯片里？

调试只有JTAG，其它下载方法可以参阅Literature Number: SPRUGO0A

4楼-- · 2019-03-25 01:17

同意楼上的看法
