2019-07-16 15:45发布
houjue 发表于 2016-10-17 22:17 这个电路很简单啊。 右侧电路就是一个光控开关，原理：当光照射到光敏电阻时，光敏电阻的阻值变小，与330K电阻分压使三极管8050基极电压降低截止，故R7不能导通，LED1不亮；当用手或其它物体遮住光敏电阻时，光敏电阻的阻值变大，与330K电阻分压使三极管8050基极电压升高导通，故R7导通，LED1亮，且自由呼吸灯开始运 ...
最多设置5个标签!
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 诗酒乘年华 的问题《光控电路原理求助》','https://www.xiaopingtou.net/q-61238.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}

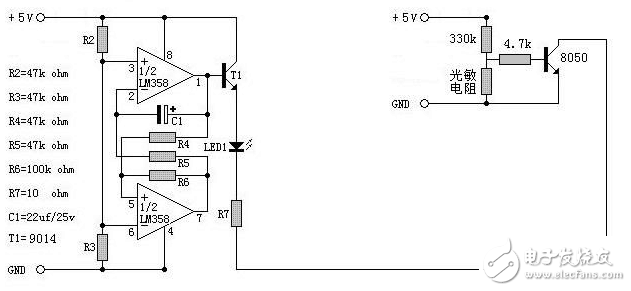

右侧电路就是一个光控开关，原理：当光照射到光敏电阻时，光敏电阻的阻值变小，与330K电阻分压使三极管8050基极电压降低截止，故R7不能导通，LED1不亮；当用手或其它物体遮住光敏电阻时，光敏电阻的阻值变大，与330K电阻分压使三极管8050基极电压升高导通，故R7导通，LED1亮，且自由呼吸灯开始运行。
若不想要光控功能，则只要将R7下端与右侧三极管C极断开，再将R7下端接地，这个呼吸灯就不受光控，可以自由呼吸了～～～～～ 最佳答案
呼吸灯是什么意思
高手啊，，，讲解的非常细致
