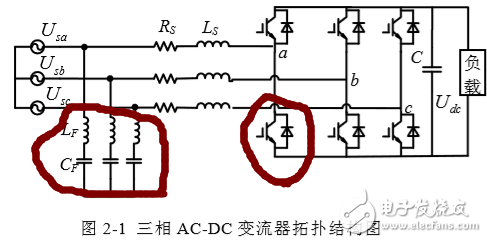

画出圈圈的那两个区域，自己不是很懂啊，也百度了，自己太渣，看不懂呜呜

牙牙乐儿童牙膏 发表于 2016-4-10 15:59
画出圈圈的那两个区域，自己不是很懂啊，也百度了，自己太渣，看不懂呜呜

不看“三极管”只看6个二极管，这就是普通的三相桥式整流电路。

另一个圈里LC谐振时，对谐振频率阻抗最小（相当于短路），对非谐振频率阻抗极大（相当于断路）

在一个电路里，不能单独拿出一个器件分析，就像LC那样。

左边的圈是防止振荡的吧

列兵老虎 发表于 2016-4-10 21:57
不看“三极管”只看6个二极管，这就是普通的三相桥式整流电路。

另一个圈里LC谐振时，对谐振频率阻抗最小（相当于短路），对非谐振频率阻抗极大（相当于断路）

版主，六个二极管我明白的整流的原理我也明白，可是并联上三极管（开关三极管）基集那边没有连接，是接地吗？这样是不是就是用PWM来控制三极管的开和关呢，就是导通和截止，在截止区和饱和区
