电池均衡电路的问题，请大神进来看看！！做毕业设计的，非常紧急

2019-07-16 15:48发布

站内问答 / 电路设计
9623 3 1016
   我毕设是做动力电池均衡设计研究的，主要是仿真和硬件设计。但是我完全不会仿真和设计，毕设老师更是水上加水，现在还在努力了解，请问有没有大神能班忙画出下面两幅图的电路图，让我可以仿真一下，我只要做个简单的仿真和简单的硬件设计就可以完成了。跪求大神指点一二，当然，能加QQ指点更是千恩万谢！！（主要是均衡板，因为毕业设计就做这个，实在是不会才来求助））
均衡板 均衡板

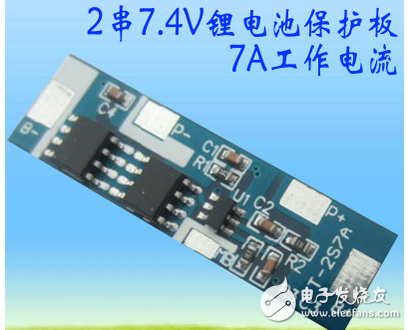

保护板 保护板
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
3条回答
辉仔
1楼-- · 2019-07-16 18:53
按上面的PCB板花原理图 应该不是很难吧 或者网上找找应该也是有的
YiSuan210
2楼-- · 2019-07-16 22:14
这种问题最好还是自己按着板子上的芯片，用万用表一个个点测，看连线是怎么连的，然后把原理图画出来。然后有什么问题再来坛子里问比较好
zqhmcu2
3楼-- · 2019-07-17 03:20
 精彩回答 2  元偷偷看……
