电源是利用单火线取电方式,上半部为取电部分，下半部为灯光开光控制部分，变压器为4W 。电源的R1并联的三个限流电阻与稳压管Z11,在S11开启后容易烧坏将输出接入了3.3DC-DC模块，后测量带载能力最大只能到78mA远远达不到设计需要的要求。怎么提高带载能力呢？
-

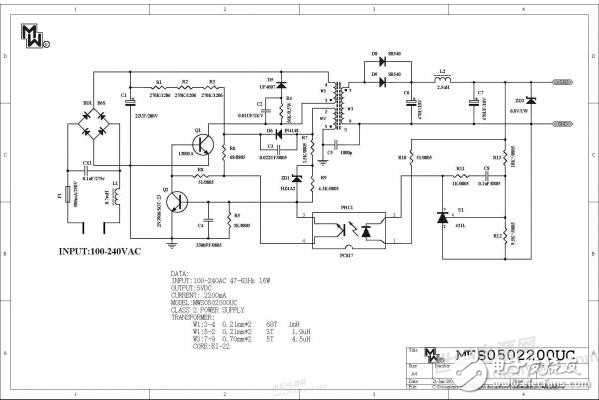

电源AC-DC电路
-
灯光开关电路
-
单火线取电部分
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
这里接了热地了，一定要接地吗
R0那3个电阻不该串连在高压处，这样会使变压器，管子输入不足。输出带载能力不足
