在改进一个简易的top258测试仪，求指导啊求指导

2019-07-16 15:57发布

新手，想做个完整的小项目练练手，求指教，做的不好的地方请轻拍······

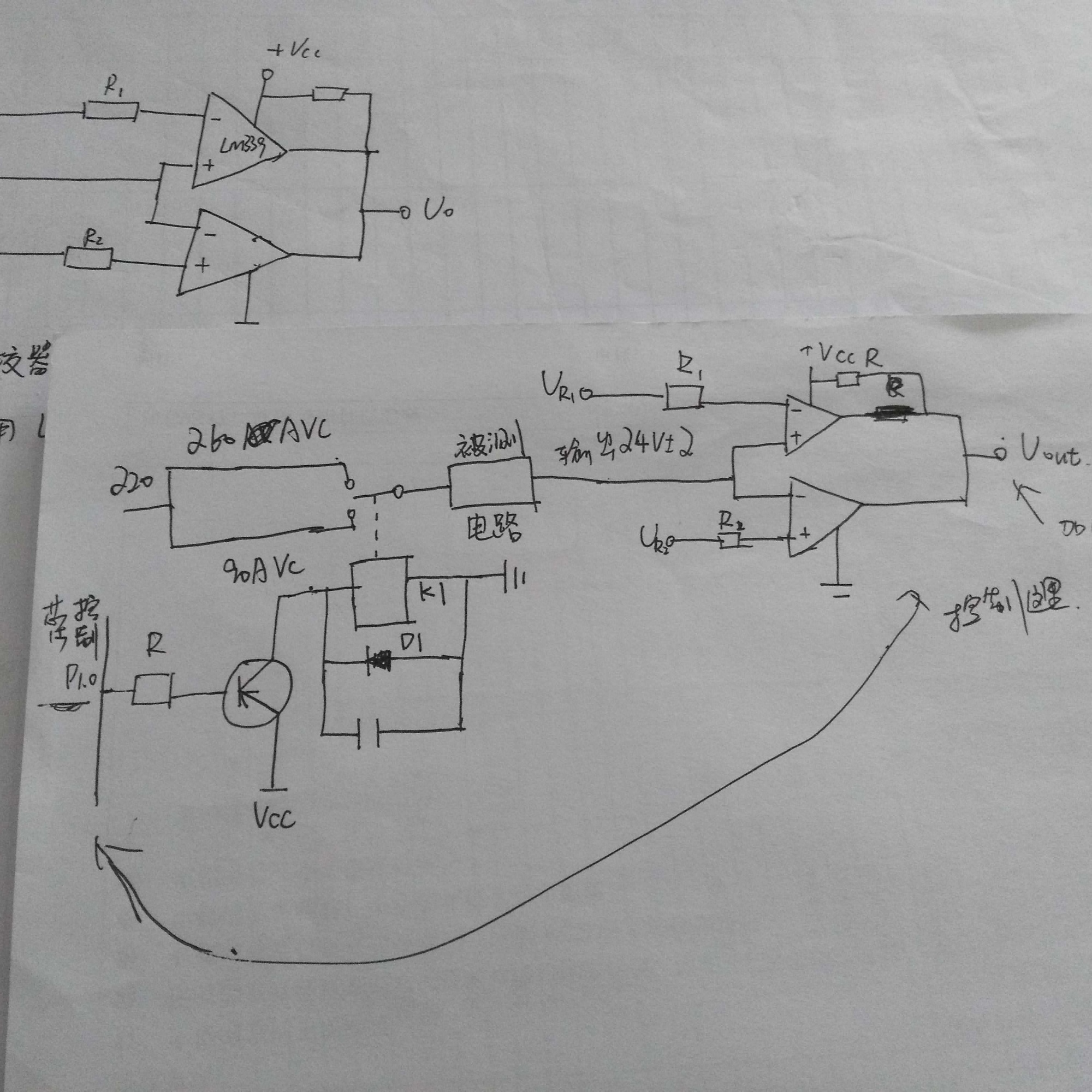

被测原件是top258，然后用的是公司的电源板做测试工装。然后在确定用电源板改装的测试电路是可行的条件下，我在此被测电路外加了一个3叉开关，目的是让260和90伏的电压分别通过该电路，且考虑的安全性方便性等问题，我想用弱电电路去控制此三叉开关。然后在该电路的尾部想加个电压比较器，目的是测量该电路输出是否为24V，如果是24伏则输出高电平；不是24伏则输出低电平，并且想用LED灯做指示器，灯亮则24V，灯不亮则没有24V；求问我画的这个电路是否能实现我想要的功能（1、单片机控制继电器从而控制3叉开关的开合；2、比较器对输出电压做比较并且给出指示）？假如我在比较器那一块加LED做指示灯则是否在比较器那也需要单片机控制？

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
