关于MOS管在开关电源中的使用问题

2019-07-16 15:57发布

站内问答 / 电路设计
8940 7 1592

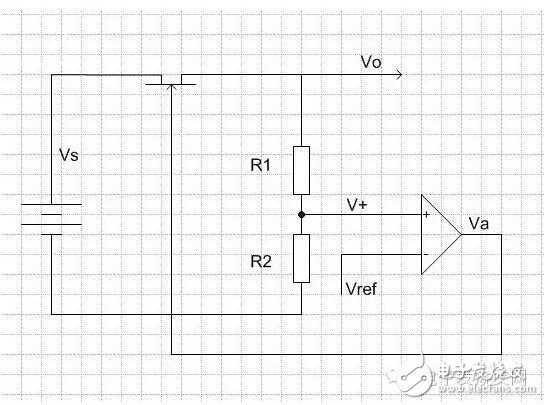

请问一下大家，这个电路图是不是有问题啊，我在网站上看见他的分析是说，当Vo增加时，V+增加，Va增加，导致MOS管的栅极电压下降，导致MOS管的阻抗减小，使得Vo增加，从而抑制了Vo的下降；反之一样。  但是我觉得Va下降不是会使得MOS管的电阻增加么，从而使得Vo下降，而并没有抑制Vo的下降，所以我分析，可能是电路图中放大器的正负输入端画反了，请问一下大家对此有什么看法？
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
7条回答
孤独的骑士05
1楼-- · 2019-07-16 19:59
正反馈了吧，稳不住压
wling597074509
2楼-- · 2019-07-16 20:51
应该是接反了，不然这电路没法工作呀，接通电源时，Vo为零，Va也为零，这样接放大器输出为低电平，mos管不工作呀
wling597074509
3楼-- · 2019-07-16 23:14
 精彩回答 2  元偷偷看……
列兵老虎
4楼-- · 2019-07-17 01:28
本帖最后由 列兵老虎 于 2016-3-20 09:02 编辑

电路图没错，通电就会工作，并且能够稳压。
是楼主画的图不完整、不规范。上面的MOS管是P沟道——问题就是这么简单。

楼主引用的工作原理说明，内容逻辑混乱，误导了2楼、3楼。
虾米麻烦
5楼-- · 2019-07-17 03:12
wling597074509 发表于 2016-03-20 07:40
Vo为零，V+也为零

v+为0，放大器输出0，开关管P沟道导通，v0上升
13534087161
6楼-- · 2019-07-17 03:46
P管工作就正常。这个定要注意
