在FPGA中为何要区分数字电源和模拟电源啊?是怎么区分的呢?

2019-07-16 16:04发布

[img]file:///C:UsersfangkaiAppDataRoamingTencentUsers1263906294QQWinTempRichOleMT}19W4P28P)DF8U[FA3ODH.png[/img]例如图中的例子。求大神讲一下原理。谢谢

友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
5条回答
YiSuan210
1楼-- · 2019-07-16 21:25
上面的图并没有分模拟数字地,只是针对不同的电源部分,将1.8v电源通过磁珠分成了两组,吸收纹波的同时防止后端电源的异常导致前端电源也出现意外。
fangkai
2楼-- · 2019-07-17 01:42
YiSuan210 发表于 2016-3-6 21:49
上面的图并没有分模拟数字地,只是针对不同的电源部分,将1.8v电源通过磁珠分成了两组,吸收纹波的同时防止后端电源的异常导致前端电源也出现意外。

那右边的电是有左边转化过来的吗?还有电容值为何这样取值啊,无论电压多大电容值都是固定的吗?
YiSuan210
3楼-- · 2019-07-17 07:15

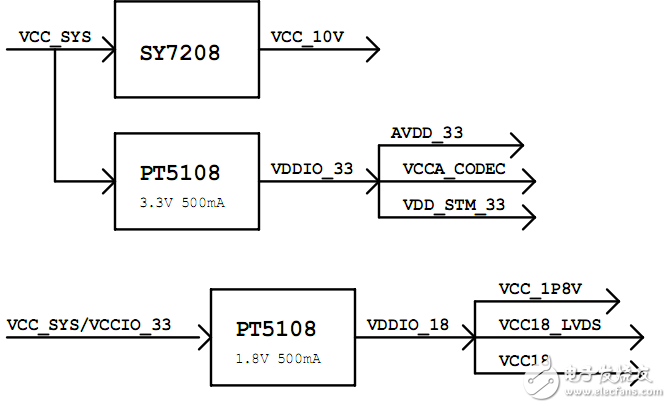

power tree.png
这样一个power tree能理解吗?整个系统里,只要电流要求不高,所有电平一致的电源都可以用一颗DCDC或LDO来供电,但为了有所区别,使硬件性能更好,不同电源之间一般都会用磁珠来隔离一下。至于电容,看你那个原理图,都是0.1uF的电容,一般芯片的每一个电源引脚都会放一颗0.1uF的电容来吸收纹波,提高系统稳定性。当然,如果+1.8VD_AD或+1.8VA_AD电流比较大,可以放一颗1uF甚至10uF电容,提高电源稳定性。
yb463658098
4楼-- · 2019-07-17 11:34
 精彩回答 2  元偷偷看……
fangkai
5楼-- · 2019-07-17 13:27
YiSuan210 发表于 2016-3-7 13:50
这样一个power tree能理解吗?整个系统里,只要电流要求不高,所有电平一致的电源都可以用一颗DCDC或LDO来供电,但为了有所区别,使硬件性能更好,不同电源之间一般都会用磁珠来隔离一下。至于电容,看你那个原理图,都是0.1uF的电容,一般芯片的每一个电源引脚都会放一颗0.1uF的电容来吸收纹波,提高系统稳定性。当然,如 ...

哦哦好的。谢谢版主。
