INA282 系列是电压输出电流并联监控器，此监控器能够感测共模电压上 -14V 至 +80V 的压降，与电源电压无关。 零漂移架构的低偏移使得电流感测在整个分流器上的最大压降低至 10mV 的满量程。

这个电流分流监控器由 +2.7V 至 +18V 电源供电运行，使用最大 900μA 的电源电流。 它在 -40°C 至 +125°C 扩展的额定温度下运行并采用小外形尺寸集成电路 (SOIC)-8 封装。

特性 click to collapse contents

宽共模范围：-14V 至 80V
偏移电压：±20μV
共模抑制比 (CMRR)：140dB
精度:
±1.4% 增益误差（最大值）
0.3μV/°C 偏移漂移
0.005%/°C 增益漂移（最大值）
可用增益：
50V/V：INA282
静态电流：900μA（最大值）

百度上基本什么信息都有

13751020305 发表于 2016-4-14 06:50
INA282 系列是电压输出电流并联监控器，此监控器能够感测共模电压上 -14V 至 +80V 的压降，与电源电压无关。 零漂移架构的低偏移使得电流感测在整个分流器上的最大压降低至 10mV 的满量程。

这个电流分流监控器由 +2.7V 至 +18V 电源供电运行，使用最大 900μA 的电源电流。 它在 -40°C 至 +125°C 扩展的额定温度下运行 ...

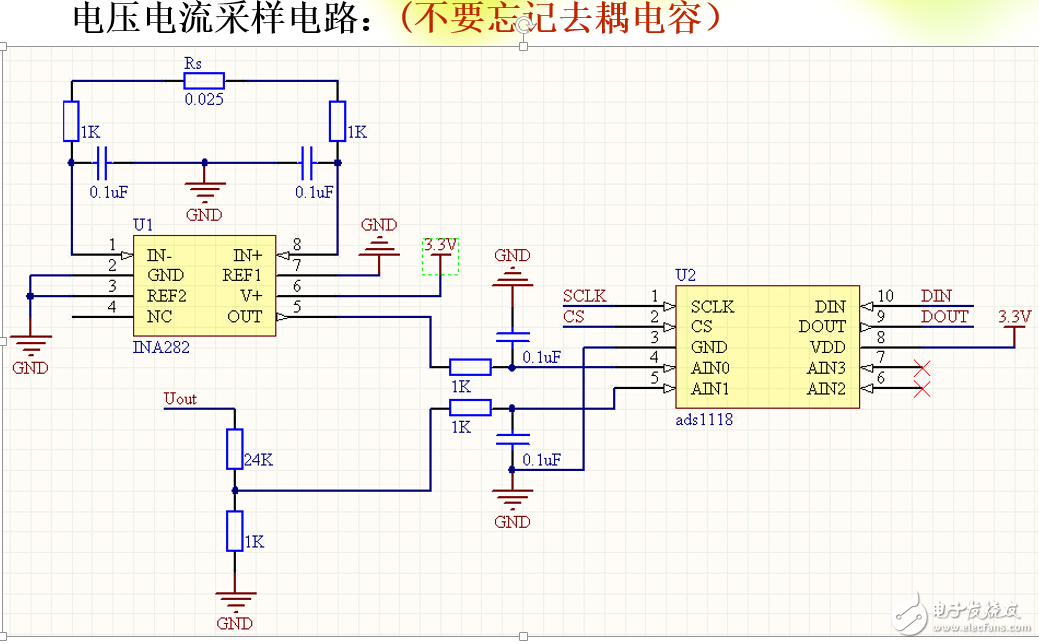

这些我都查过，但是我又两个问题。一个是第一张图上那个怎么拿来采样，怎么用。第二个是根据芯片手册上面当芯片的ＲＥＦ都接地时候的功能没看懂

其实关键问题就一句话，芯片手册上的“当输入上有0V差分电压时，这个配置将输出带到负电源轨”。。这个“将输出带到负电源轨”是什么意思？？？？？？？？？？？？？？？？？？
