一个均衡电路板的问题,求大神解答

2019-07-16 16:22发布

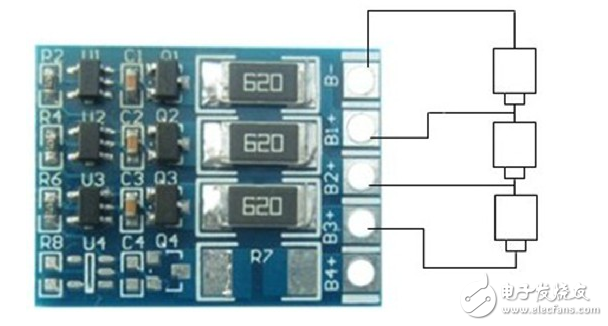

请问有人知道这个均衡板的主要功能是充电均衡还是放电均衡    主要芯片是什么么  = =
还有那个R620是啥= =

我做毕业设计的   想把这电路图画出来然后仿真
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
9条回答
火调王工
1楼-- · 2019-07-16 19:18
主要芯片是运放(U1U2U3),功能是电压比较器。Q1Q2Q3是驱动电路。电阻620作用是限流。充电和放电时都能均衡。这个电路设计的很巧妙,可以用自己的刀削自己的把。
随风2016
2楼-- · 2019-07-16 21:41
不大明白~ 看不大懂哇
FFzelda
3楼-- · 2019-07-16 23:31
 精彩回答 2  元偷偷看……
火调王工
4楼-- · 2019-07-17 04:43
没看到背面的线路和元件,只能猜个大概,R2R4R6分别是三个电池的电压采样电阻,应该是分压采样,版的背面也许还有三个电阻。显然这六个电阻表面看上去都是串联的。三个单运放是由三块电池分别供电的,当然也是串联供电的。三个运放的输出分别接三只功率管的基极。每个功率管及其发射极电阻(620)分别与每块电池并联。这三个并联在各各电池上的电路实际是三个可调(可控)电阻,其阻值的大小分别由与其并联的电池电压的高低决定。这三块电池中,那块电池电压高,与其并联的电路的阻值就小,反之亦然。根据以上电路的猜测,画出电路图应该没有太大难处。
FFzelda
5楼-- · 2019-07-17 07:01
火调王工 发表于 2016-4-9 23:26
没看到背面的线路和元件,只能猜个大概,R2R4R6分别是三个电池的电压采样电阻,应该是分压采样,版的背面也许还有三个电阻。显然这六个电阻表面看上去都是串联的。三个单运放是由三块电池分别供电的,当然也是串联供电的。三个运放的输出分别接三只功率管的基极。每个功率管及其发射极电阻(620)分别与每块电池并联。这三 ...

大神能大概给我画一下原理图吗   支付宝红包你啊 = =
火调王工
6楼-- · 2019-07-17 07:40
