自己设计的带通滤波电路（20Hz~2KHz），先是二阶高通滤波，后是二阶低通滤波。电路如下图。

电路图 仿真结果

测试后频率特性还可以，但会有尖刺噪声，不知道怎么滤出去，请各位大神给点建议，感谢！！！

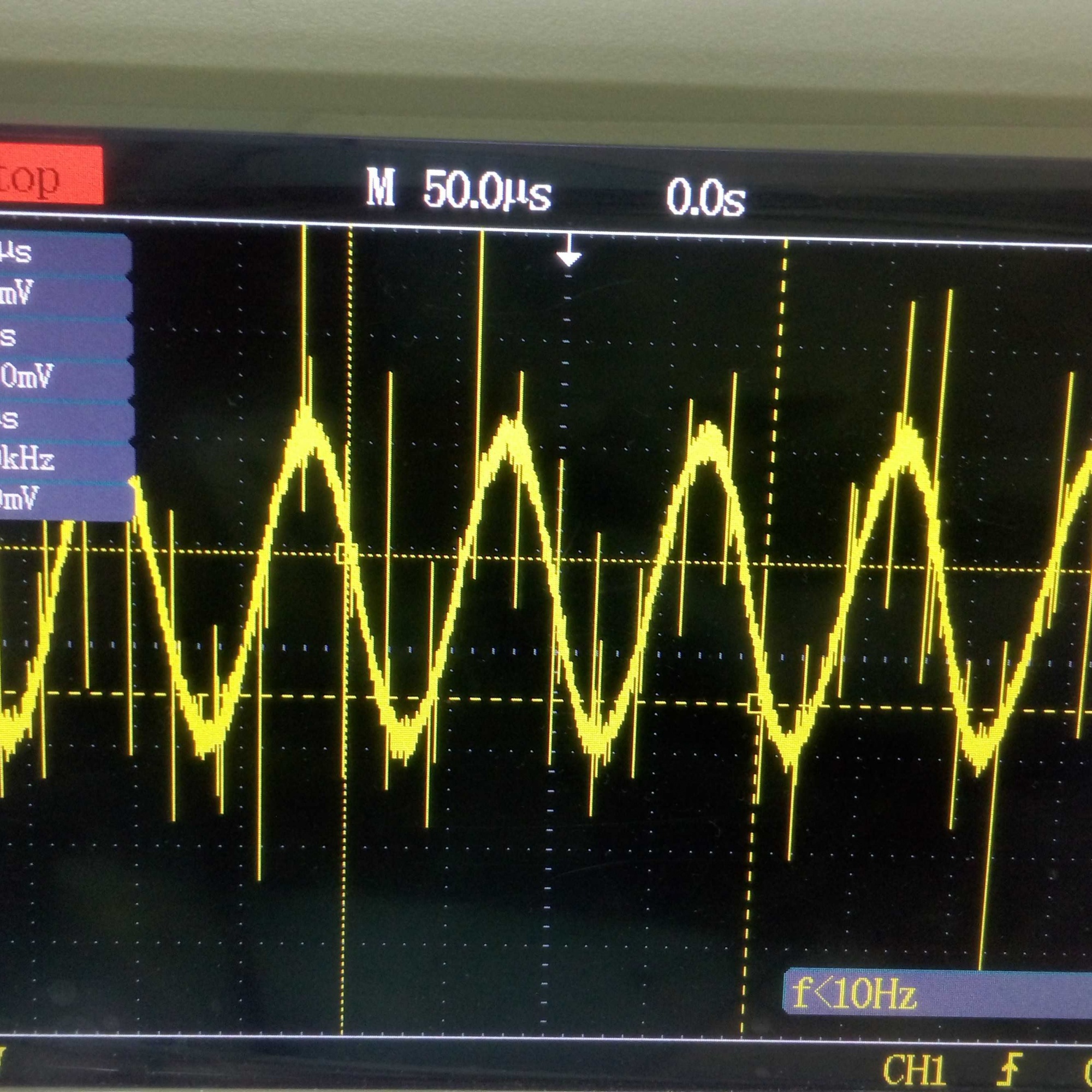

测试结果



友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
12条回答
Jack315
1楼-- · 2019-07-16 21:48
估计是低通滤波器在高频段的问题：



供 LZ 参考：
德州仪器--有源低通滤波器设计 Active Low-pass Filter Design.pdf (167.32 KB, 下载次数: 211)


huang5521219
2楼-- · 2019-07-16 23:55
嘻嘻嘻谢谢谢谢谢谢谢谢谢谢谢谢谢谢谢
haiyoo
3楼-- · 2019-07-17 03:35
 精彩回答 2  元偷偷看……
lyh000
4楼-- · 2019-07-17 09:05
Jack315 发表于 2015-12-28 21:48
估计是低通滤波器在高频段的问题：

谢谢
lyh000
5楼-- · 2019-07-17 11:56
Jack315 发表于 2015-12-28 21:48
估计是低通滤波器在高频段的问题：

谢谢，我看看
lyh000
6楼-- · 2019-07-17 12:22
Jack315 发表于 2015-12-28 21:48
估计是低通滤波器在高频段的问题：

谢谢，我看看
