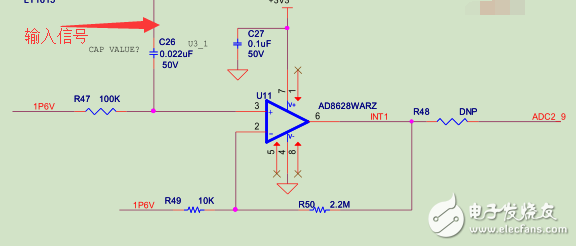

调试电路如下图所示，在调试中发现如下所述两个问题：1、 运放用1.6v作为基准电压时，发现运放不能正常工作。具体现象为：在有或无输入信号时，u+=1.6V，u-=0.8V,Uo=0.8V,运放不能正常放大；去掉1.6v基准，将电路改为电压跟随时，运放能工作正常。2、 去掉1.6v基准，R49左端接GND时，运放的放大倍数和理论分析值不同。调试时，R49=10K，R50=100K，放大倍数应该约等于R50+R49/R49=11倍 ， 实际测试发现放大倍数只有大约4倍。这是什么原因呢？注：输入信号的频率200KHz，放大器的带宽为2.5MHz，SR为1/us,还请各位大侠给与解答，谢谢！
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 freelance007 的问题《为什么运放AD8628的放大倍数和理论分析计算值不同》','https://www.xiaopingtou.net/q-62233.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
我用的Proteus 8 ，论坛有专门板块提供下载。
不了解你的应用，我们一般音频和视频和简单传感器 应用都不会用跟随电路来稳定1/2电压，直接分压并做好滤波即可。 最佳答案
图示电路是没有问题的。如果出问题，去检查同相端 1.6V电压基准情况，一般这个电压都是用电源1/2分压出来的。
同时注意，有的仿真软件，你必须增加“负载电阻”才能仿真出结果。
有一个错误，“放大器的带宽为2.5MHz”这个是错误的。运放你还增加了前端输入22nF电容，实际-3dB带宽大概在1k~250k（仿真）；下图是元件规格书，其闭环-3dB带宽在图示估算也在450kHz左右。
下图是仿真，电路无论单电源、双电源都是没有问题的（注意为了便于观察，频响单位是放大倍数，而不是dB数）

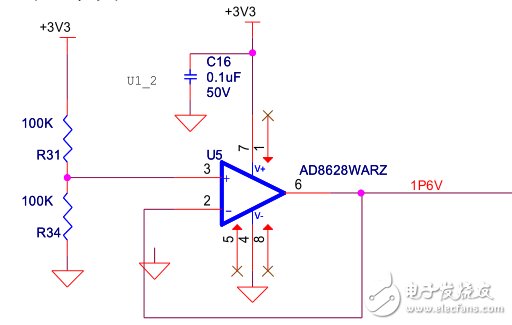

HI,nealcc ,我的基准电压是3.3V通过电阻分压后，电压跟随电路后给出的。详细如下图所示： 另外你用的仿真软件是哪个？请告知我一下，我自己也仿真一下。最后你的回答我很满意了。打算把积分给你，谢谢你的解答！
我现在在用AD623，遇到了一些问题了，这是我的电路图了，为什么改变了1.8脚的电阻，输出不变了，供电电压是5V，没有画出来 单电源供电，REF要不要接了
