TPS65131负电压输出不受控，一直维持在-20V左右

2019-07-16 16:34发布

站内问答 / 电源技术

6507 3

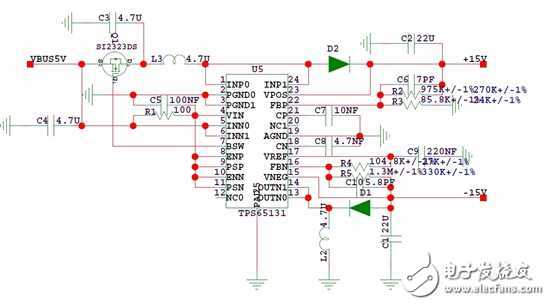

这边的一个设计用TPS65131产生+/-15V双电压，+15V电压输出正常，而-15V电压则完全不受反馈电阻网络的控制，一直维持在-20V左右的输出，不管怎么调整FBN的分压电阻网络都不起作用。原理图和PCB layout如下：请各位大虾帮忙看看可能是什么原因导致的？谢谢！ 2100.tps65131_5F00_sch.jpg



友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

3条回答

1楼-- · 2019-07-16 21:59

建议你可以先查一下Vref和FBN电压。

2楼-- · 2019-07-16 22:55

vinsh 发表于 2016-2-15 16:34
建议你可以先查一下Vref和FBN电压。

这边测了一下电压，Vref对地是1.2V左右，FBN对地0.8V左右，分压电阻R5两端电压是-19.6V，R4两端是-0.5V，不知道是否正常？
