请问各路大神这下图两个电源供电是什么意思？

2019-07-16 16:36发布

该问题目前已经被作者或者管理员关闭, 无法添加新回复

9条回答

1楼-- · 2019-07-16 18:53

就这个图看不懂，是不是有一边为电源输出哦。

2楼-- · 2019-07-16 21:39

对啊，右边为电压输出，3.3v，中间电感，电容都是稳压,滤波作用。

3楼-- · 2019-07-17 02:58

精彩回答 2 元偷偷看……

4楼-- · 2019-07-17 05:32

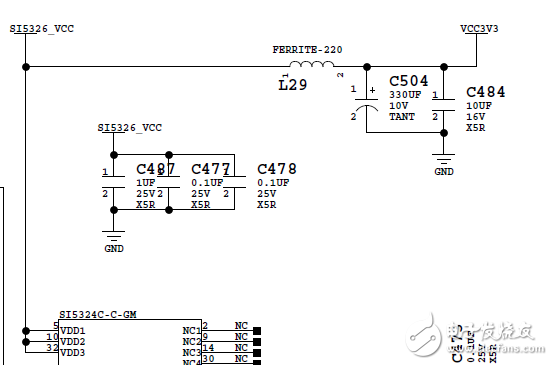

很显然，VCC3V3是主电源网络，经过L29和C487 C477 C478 LC滤波后供给SI5324C
因为L29存在，两端网络不能同名，自然重新命名一个网络SI5326_VCC
这实际是同一个电源区别在与一个是经过滤波了。

5楼-- · 2019-07-17 07:15

估计是一个模拟，一个数字用的

6楼-- · 2019-07-17 10:49

对啊那个3v3是主电源滤波后给芯片供电的
