LM2575电感为什么会发烫?怎么解决这个问题?

2019-07-16 16:37发布

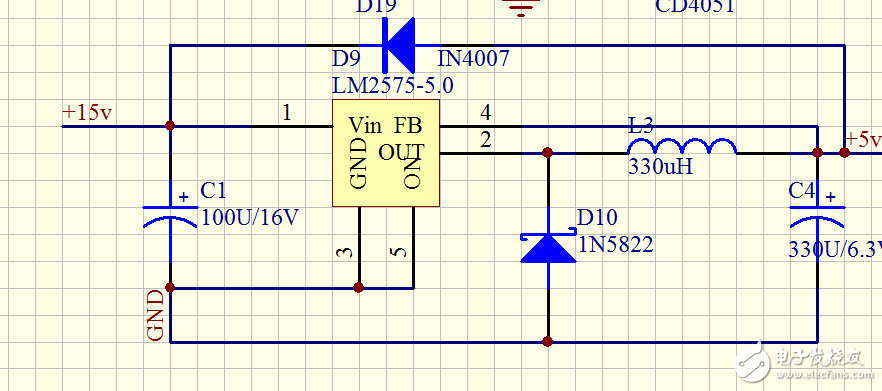

求助大神,下面有附上电路图。LM2575选用手册给的典型电路,输入+15v输出+5v,电感容量为330uh,负载不超过1A,但是有的板子电感发烫,而有的不发烫,这是什么原因造成的?怎么解决?
谢谢!
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
15条回答
kasdlak
1楼-- · 2019-07-16 20:17
1、15V变5V,电感用330uH,是不是太大了?

2、烫是多少度?不烫又是多少度?

3、测量一下你所谓的烫跟不烫的电路,电感前波形看有什么区别。
熊本熊
2楼-- · 2019-07-16 22:46
kasdlak 发表于 2016-1-27 14:44
1、15V变5V,电感用330uH,是不是太大了?

2、烫是多少度?不烫又是多少度?

那应该用多大的电感?我看的是手册上给的电路图,
烫的是手不能触摸,不烫的是基本上是正常的温度。
由于示波器暂时坏掉了,所以用电压表测的电感之间的电压值,不烫的为:1.003v,烫的为0.152v,并且伏值跳动都不大.我又测了测电感两端的电阻,不烫的电感电阻为14.2欧姆,而烫的电感只有1.5欧姆。
这是什么原因造成的??麻烦你了.
风过叶为痕
3楼-- · 2019-07-17 02:58
用220∪H够了
smartexp
4楼-- · 2019-07-17 05:23
有很多原因会导致电感发热,不见的电感值选取不合理就发热,但有一点,通常能够走1A电流的330uH电感内阻肯定没有那么大,通常不会超过0.5欧姆,你这里可能是电感用错了我猜测你用的是 {MOD}环电感,你可以看看CD127封装的220uH电感,另外PCB布局布线不合理也会导致发热,通常LM2575datasheet里面有参考
ly198410
5楼-- · 2019-07-17 06:03
 精彩回答 2  元偷偷看……
zwlgh0306
6楼-- · 2019-07-17 12:02
电感后面的电解电容型号错了,开关型稳压芯片想输出5v的电压,那么它的输出波动范围应该在0~15V之间,一般在0~12v之间,这么高的电压你不怕把你那6.3V的电解电容击穿吗?、
