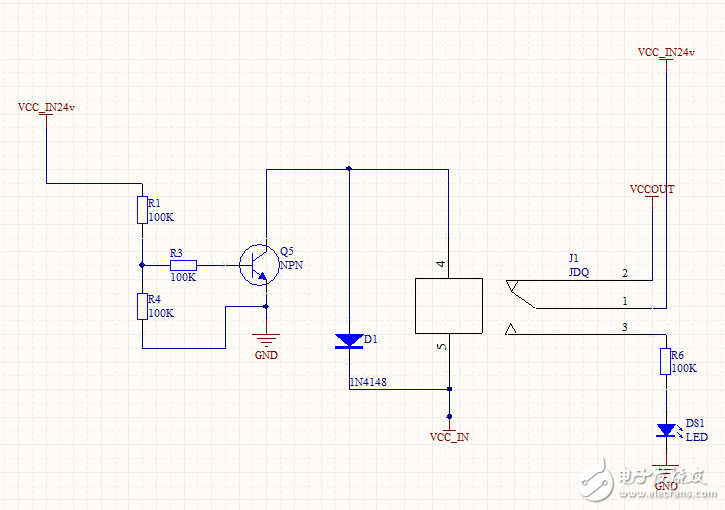

三极管会冒烟不知道为啥求助本人菜鸟

2019-07-16 16:37发布

该问题目前已经被作者或者管理员关闭, 无法添加新回复

18条回答

1楼-- · 2019-07-16 18:01

电路设计有错误，三极管没有完全导通（饱合）。
这样改：去掉R3（短接），R1改成10K。

2楼-- · 2019-07-16 21:25

点击“最佳答案”就能给回复者加分最佳答案

3楼-- · 2019-07-16 23:27

继电器工作电流大，也就是超过了三极管的工作电流，这个电路要有稳流电路才可以！不知道对不对？

4楼-- · 2019-07-17 03:01

精彩回答 2 元偷偷看……

5楼-- · 2019-07-17 03:06

bilve 发表于 2015-11-24 12:06
你那个继电器处VCin 多少电压呀？
三极管冐烟，无非，超过耐压了，电流过大

谢谢 vin是24v的

6楼-- · 2019-07-17 04:37

列兵老虎发表于 2015-11-24 12:07
电路设计有错误，三极管没有完全导通（饱合）。
这样改：去掉R3（短接），R1改成10K。

谢谢明天试试看

三极管会冒烟 不知道为啥求助 本人菜鸟
