TPS40210经常性烧毁是怎么回事?

2019-07-16 16:38发布

最近我们使用ti的升压电源芯片TPS40210做了一个铅酸蓄电池的充电电路,电路原理图如下所示。图中,DC_12V为输入电源,其输入电压为12V,经过二极管D62后,电压大约为11.2V左右,电路中我们设计的输出电压为13.8V,用于给铅酸蓄电池充电,在设计中我们用Q9、R493和R494做了一个限流电路,将充电电流限制在500mA左右。电路中的其他元件的参数基本上是参考TI提供的芯片参考设计。 现在调试中遇到的问题是:在不接蓄电池的时候,电路的输出电压和设计的13.8V是一致的,接上蓄电池后,经过一段时间(有时很短、有时较长)后,测得的电路输出电压就和设计值就不同了,有可能会高于设计值(如25V),也有可能会低于设计值(如9V),而且去掉蓄电池后电压也不会恢复正常,感觉就是该电源的带负载能力比较差。出现问题后,更换一颗新的TPS40210芯片,输出电源的电压就正常了(由此判断是原来的TPS40210芯片烧坏了),但是再次使用时又会出现相同的问题。 目前我们还没有分析出是什么问题,所以想请大神帮忙分析一下问题可能出在哪里。
求助   谢谢~
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
7条回答
剑寒九州
1楼-- · 2019-07-16 19:37
 精彩回答 2  元偷偷看……
万物死
2楼-- · 2019-07-17 01:17

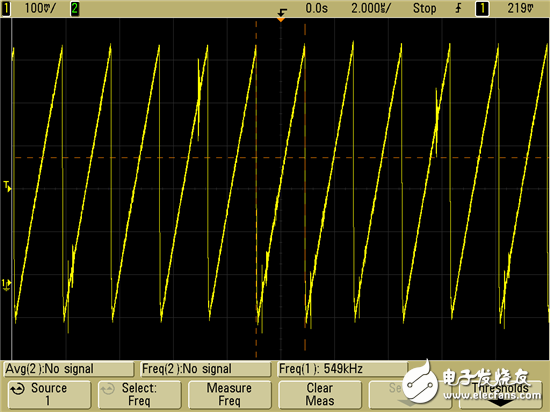

1325.COMP.png COMP正常 3835.COMP_28000D4E636B385E2900_.png COMP不正常 4428.GDRV.png GDRV正常 4336.GDRV_28000D4E636B385E2900_.png GDRV(不正常). 6825.RC.png RC正常 2313.RC_28000D4E636B385E2900_.png RC(不正常)
万物死
3楼-- · 2019-07-17 03:05
 精彩回答 2  元偷偷看……
剑寒九州
4楼-- · 2019-07-17 08:26
万物死 发表于 2016-1-26 16:45
下一层有图    你看看   ~~~~~~~

感觉像是环路的问题,C452逐渐加大试试。
万物死
5楼-- · 2019-07-17 08:27
剑寒九州 发表于 2016-1-27 10:00
感觉像是环路的问题,C452逐渐加大试试。

有没有个标准啊,采购的十几颗芯片已经换的差不多了,不敢再随便试了。
siyugege
6楼-- · 2019-07-17 09:18
这个环路很难说,怀疑是因为限流电路进入开关状态造成的,谢谢。
