请教:两个NPN三极管组成或门的问题

2019-07-16 16:39发布

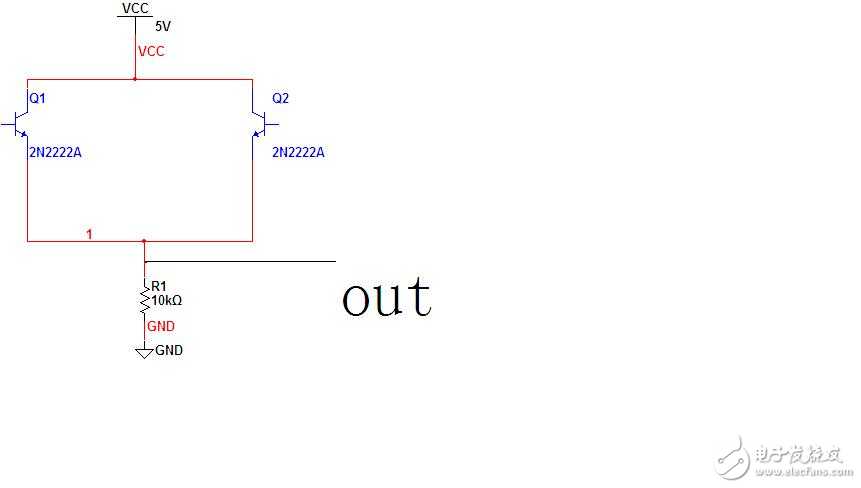

请看图:
当两个三极管的基极输入端,一个为低电平,
一个为高电平,比如Q1的基极为低电平,Q2
的基极为高电平,则Q1截止,Q2饱和,
你们怎么判断输出端out的电平呢?
能说说过程和理由吗?
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
7条回答
山鹰之念
1楼-- · 2019-07-16 22:24
两个NPN三极管组成或门。只有当两个输入端都为低电平时,两个三极管截止,输出低电平;两个端有一个或两个输入高电平时,输出为高电平。
真值表:
A  B  OUT
L   L    L
L   H   H
H   L   H
H   H  H
leetow2006
2楼-- · 2019-07-17 01:35
我的意思是:比如Q1的基极为低电平,Q2的基极为高电平,则Q1截止,Q2饱和,为什么 OUT为高电平,
而不是低电平?能具体说说吗
ljmep
3楼-- · 2019-07-17 06:13
 精彩回答 2  元偷偷看……
kmee
4楼-- · 2019-07-17 08:18
楼上说的对
梅川内Cool
5楼-- · 2019-07-17 09:28
Q2导通了,+5V电压通过Q2的集电极流向发射极,再经过电阻R1分压后就输出高电平了。
leetow2006
6楼-- · 2019-07-17 14:29
梅川内Cool 发表于 2015-11-21 10:35
Q2导通了,+5V电压通过Q2的集电极流向发射极,再经过电阻R1分压后就输出高电平了。

Q2导通了,那Q1怎么样?
是不是Q1与Q2的基极---发射极电压高的先导通呢?
