线性电源 多路输出 如何共地

2019-07-16 16:40发布

站内问答 / 电源技术
16323 4 1676

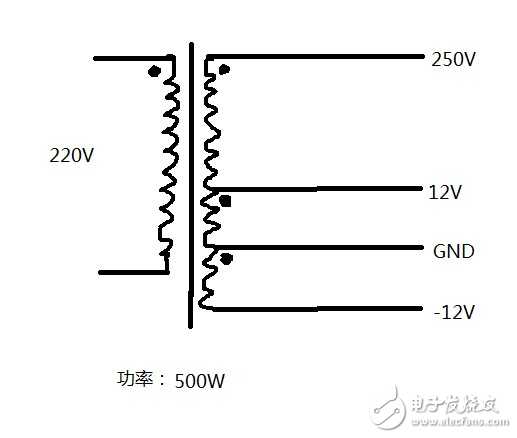

求助，我有如图所示的线性变压器，希望输出350V，+12V，-12V三路输出，不知道如何整流滤波才能获得这三个输出，如果正负12V利用有中心抽头的那种变压器全波整流，那350V输出如何做到全波整流并且与正负12V输出共地了？主要是需要全波整流，而且三个输出共地。
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
4条回答
24不可说
1楼-- · 2019-07-16 20:10
去年看到一个学生的毕业设计和这个类似
wling597074509
2楼-- · 2019-07-16 22:53
 精彩回答 2  元偷偷看……
youcn5146
3楼-- · 2019-07-17 00:18
我觉得你可能需要的是半波整流，变压器上标的电压是有效值，经过半波整流和电容滤波之后在空载下即得到其峰值，即有效值的1.404倍，250V和GND之间经半波整流即可得到350V，12V和-12V和GND之间经半波整流得到16.9V和-16.9V，你再加一级线性稳压才能得到你需要的12V和-12V直流电压。
houjue
4楼-- · 2019-07-17 01:08
其实很简答啊～～～～你只要把它们单独接出来，再看它们的GND就知道了！
