VCO压控振荡器(西勒电路)仿真有波形输出,但是实际做出来,没有波形输出。

2019-07-16 16:49发布

vco压控振荡器(西勒电路)用Multisim仿真可以出来波形,但是实际PCB做好之后,只会震荡一下,然后就慢慢地变为0了,两个电位器都调过,也不会有变化,一直是0.

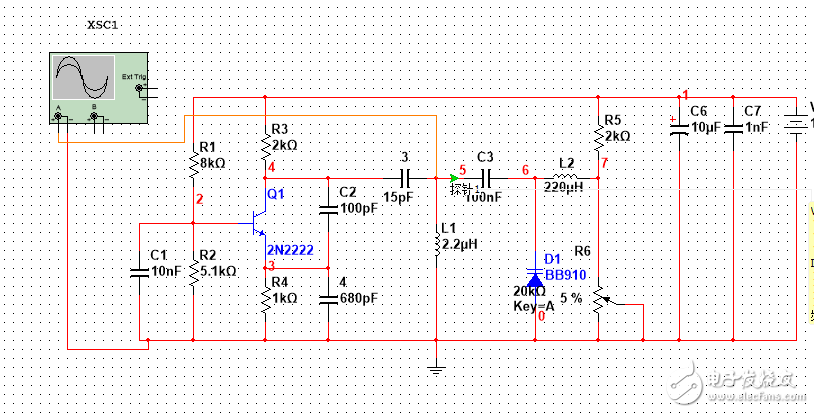

Multisim原理图 Multisim原理图
Multisim仿真结果 Multisim仿真结果
AD原理图 AD原理图
PCB PCB
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
15条回答
nealcc
1楼-- · 2019-07-16 22:09
我觉得你的电路搞错了。我很怀疑你的仿真波形!

震荡的条件是|AF|>1 相位差满足n*180
我觉得你有一个点接地是错的,输出部分没有反馈到三极管基级,所以成了阻尼震荡!

nealcc
2楼-- · 2019-07-16 22:36
详情请参考文库  http://wenku.baidu.com/view/bb820e23dd36a32d73758145.html?re=view

《武汉理工大学《高频电子线路》课程设计说明书》
liu798334226
3楼-- · 2019-07-16 22:42
 精彩回答 2  元偷偷看……
wang6125
4楼-- · 2019-07-17 02:30
共基接法?增益是否够?
liu798334226
5楼-- · 2019-07-17 04:25
nealcc 发表于 2015-10-28 20:53
我觉得你的电路搞错了。我很怀疑你的仿真波形!

震荡的条件是|AF|>1 相位差满足n*180

这个电路真的可以震荡出来~谢谢
拥你久暖
6楼-- · 2019-07-17 09:26
 精彩回答 2  元偷偷看……
