我是想用24V电源驱动两个推杆式撞击的电磁铁，电磁铁额定电压24V，额定电流8A，电阻2.5欧姆。我想是刚开始的0.1S是电流是8A，电磁铁已经推到底部，之后的一段时间电流控制在1-1.5A，这样做的好处是大大减少电磁铁发热量。设计下面这个原理图，各位看看能否达到效果，如果更好的方法也可以提出来，越简单越好。重点是：看看mos管这样能正常工作，能否安全工作。
-

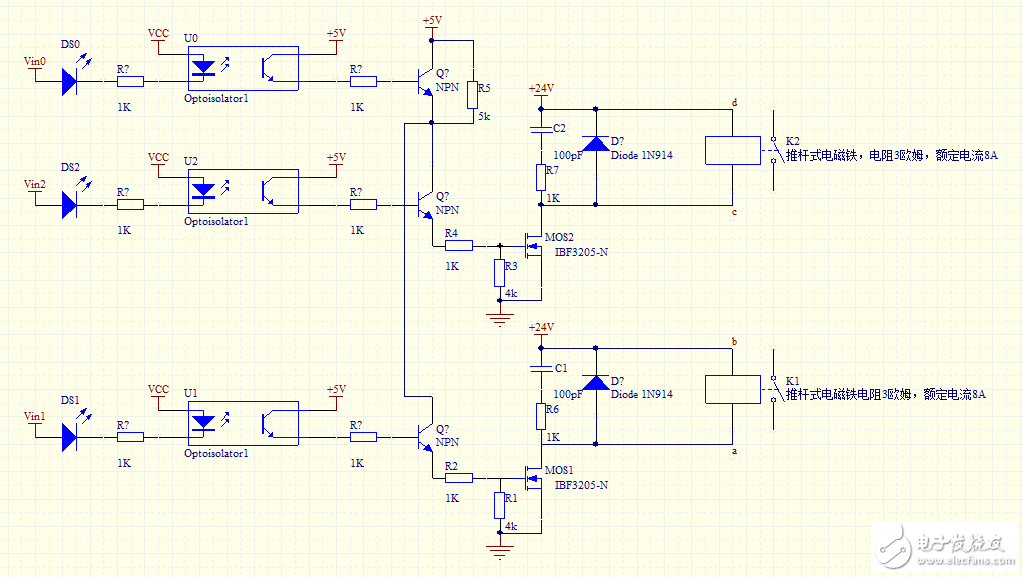

IBF3205应用原理图
-
波形图
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
你的这个可以不用加
我试过用24V接恒流模块，并联一个15000UF电容，继电器作为开关，然后发现刚启动驱动电流是够了，但是时间太短，继电器也很快就接触不良了。我是想需要维持0.1S左右的大电流才行，因为这个电磁铁需要一个机构运动的。
