恒流源问题请教

2019-07-16 16:53发布

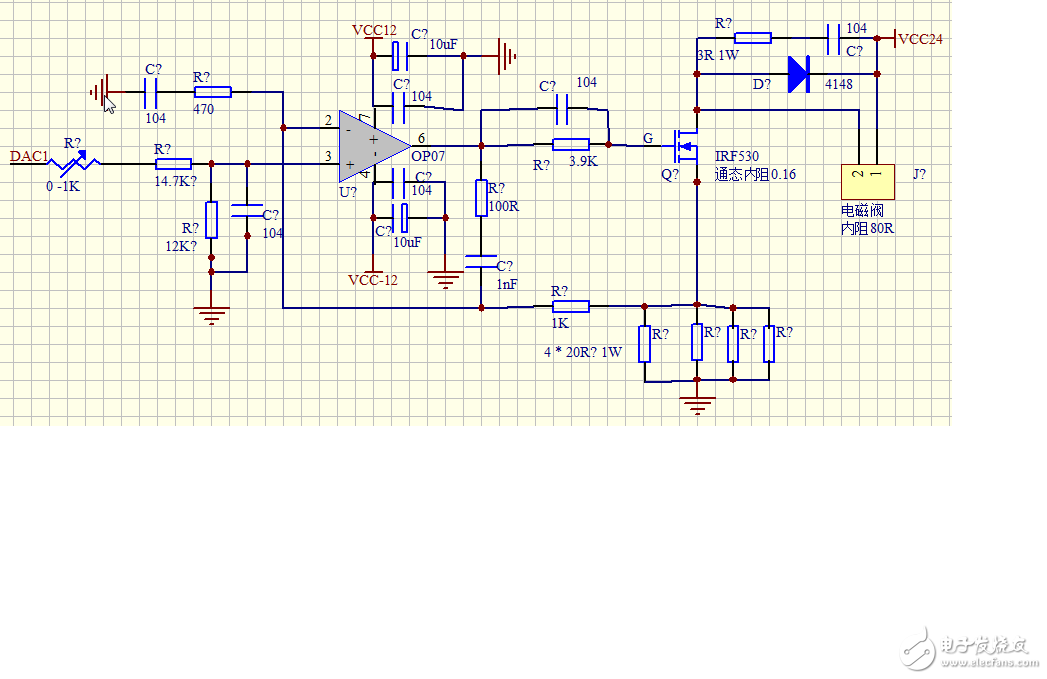

设计了一个250mA压控恒流源,如图,输入0~3.2V,希望控制分度希望尽可能细化(10mV),所以将采样电阻选得比较大(这样输入和采样电压间隔大,对运放失调电压要求降低),可实际调试发现,在输入电压接近3.0V时,530的栅极电压居然超过了运放的电源电压12V,输入再调高时,G点继续升高,而设计的采样电压最高应为1.25V,查手册Vgs=10V,所以G点不应该超过12V,怎么回事呢?难道我的设计有误?
如果实际使用中G点电压超过运放输出电压(甚至电源电压),会有什么问题?运放会烧坏吗(等于OP07输出为灌入电流)?
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
