光耦产生的杂波怎样滤除

2019-07-16 17:00发布

2635 8

电路图如下，光耦输出端接了8550，这是一个隔离io板的输出电路，现在用io直接驱动595，595会乱码，于是在输出端（8550集电极）接了245缓冲，74hc08也试过，但是发现干扰太大，请问这噪声是电路的哪个部分产生的呢？

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

8条回答

1楼-- · 2019-07-16 17:51

再放大看看，可能是寄生高频振荡。

2楼-- · 2019-07-16 18:06

楼主你那个黄 {MOD}波形是在哪一点测量得出的

3楼-- · 2019-07-16 22:29

还有你测量一下如下图中的点的电压，需要绝对电压值，示波器耦合方式需要DC耦合

4楼-- · 2019-07-17 03:46

还有你那个黄 {MOD}的波形是在哪点测得的

5楼-- · 2019-07-17 04:35

zhuluzhilian 发表于 2015-9-22 18:47
还有你那个黄 {MOD}的波形是在哪点测得的

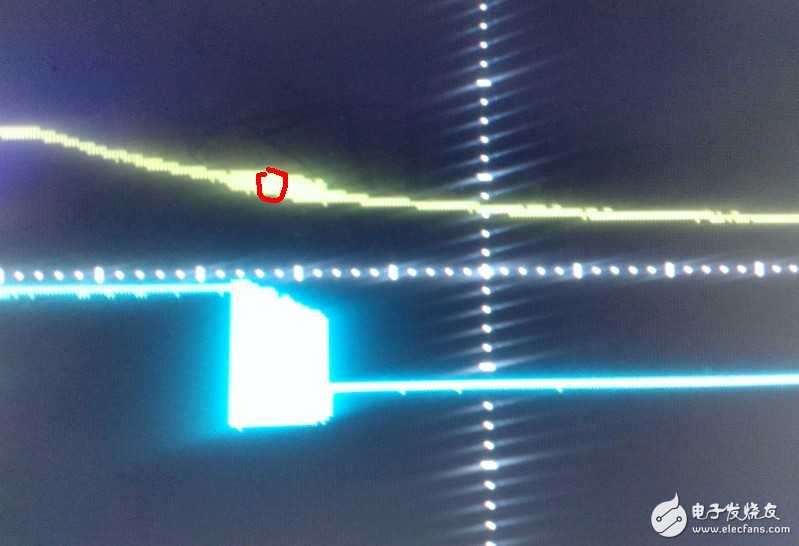

黄 {MOD}波形为8550集电极

6楼-- · 2019-07-17 10:25
