如何保护电源电路？

2019-07-16 17:00发布

站内问答 / 电源技术
5886 8 1092
       本人刚接触电源，做了一个5v的直流稳压电源，用的是LM7805三端压器，现在可以输出5V电压，但电路很容易出现问题，如果不小心外接电路短路就会烧坏保险丝，各位大神有没有更好的电路改进方法？短路时能自动恢复的？

电路板实物图

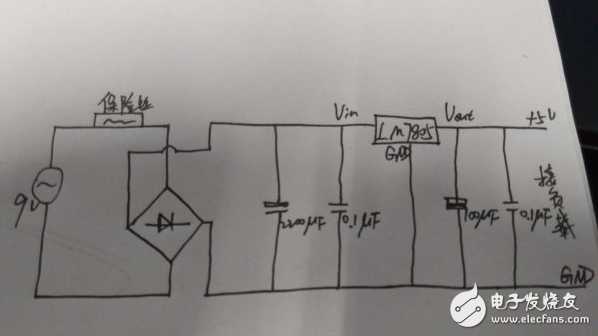

简单的电路图




友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
8条回答
andy1989
1楼-- · 2019-07-16 22:04

1、整流桥输出给7805稳压块的极性接反了。
2、自恢复型保险丝（PTC Fuse）是有的，焊死就可以，消除短路后能自动回复。
andy1989
2楼-- · 2019-07-17 03:38

1、整流桥输出给7805稳压块的极性接反了。
2、自恢复型保险丝（PTC Fuse）是有的，焊死就可以，消除短路后能自动回复。
andy1989
3楼-- · 2019-07-17 08:04

1、整流桥输出给7805稳压块的极性接反了。
2、自恢复型保险丝（PTC Fuse）是有的，焊死就可以，消除短路后能自动回复。
andy1989
4楼-- · 2019-07-17 13:11
 精彩回答 2  元偷偷看……
525355
5楼-- · 2019-07-17 13:17
7805自带各种保护……
喵爱小鱼鱼
6楼-- · 2019-07-17 18:28
自恢复型保险丝（PTC Fuse）是有的，焊死就可以，消除短路后能自动恢复，还不错
