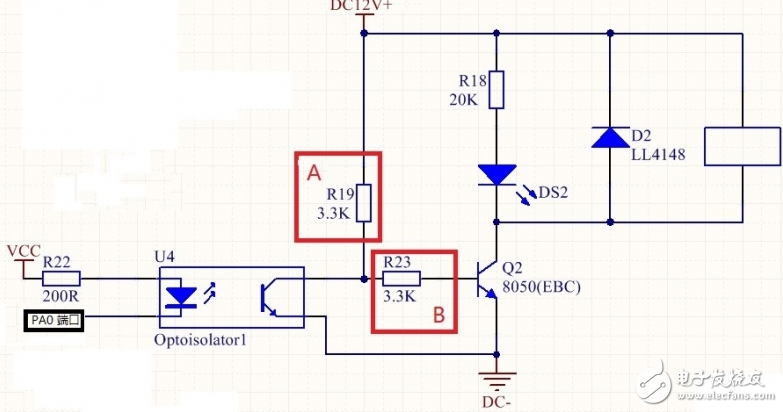

电路如图所上
--------我的想法---------
用PA0口来控制右边的继电器。 当PA0=0时候，光耦导通，将Q2 的B-E电压拉低 从而Q2截至； 当PA=1时候，光耦关闭，Q2基极链接DC12V，Q2导通
--------问题-----------
实际情况是PA为0或1的时候 LED一直亮，继电器一直不变化。当我改变电阻A 和 B 的时候，出现过LED闪烁一下，继电器跳动一下的情况
求各位帮忙看一下问题在哪里，需要在哪里改进一下。
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
先看看光耦有没接错，输出电平有没有问题..
三极管本来就有漏电流，LED有一定微弱的发光是正常的..
继电器的吸合电压是不是12V..
这么连逻辑是
PA0=0，继电器动作（LED亮）
PA0=1，继电器不动作（LED灭）
如果还要实现原来的逻辑，可以换成光耦+PNP管8550做成跟随器
怎么感觉逻辑关系好像说反了
PA0=0的时候，继电器不动作，LED不亮
PA0=1的时候，继电器动作，LED亮
如果还不行，可以试验改小3.3K电阻，直到Q2动作正常为止。
