这个电路设计有问题么？为啥单片机会有异常发生？

2019-07-16 17:03发布

tica, SimSun, sans-serif"> QQ图片20150915223335.png

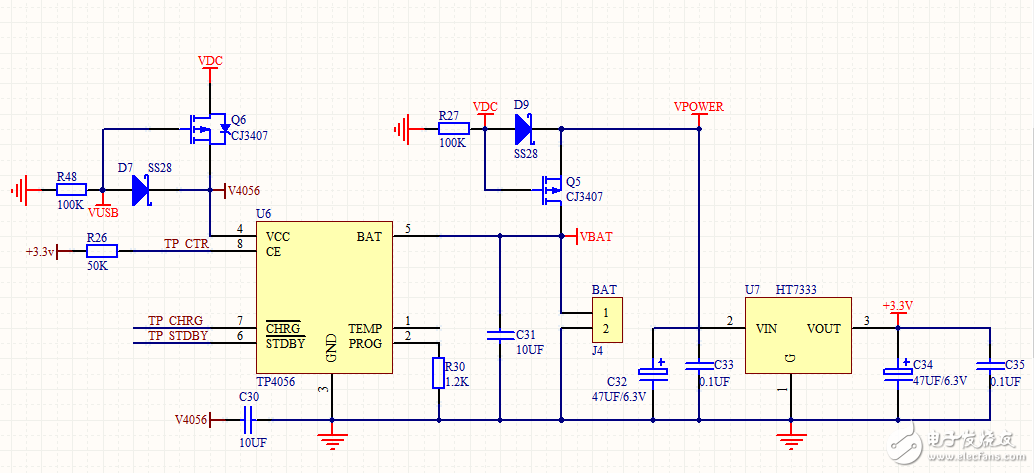

如图，我设计了一个TP4056的充电电路。VUSB是USB充电器输入的5v电压，VDC是外接的直流电压（4.5v）。当VUSB有电时，由USB提供电流充电，否则由VDC提供电流充电。

TP_CTR用于控制TP4056充电或者停止充电，TP_CTR接STM32的GPIO口

问题来了，如果J4接有电池，STM32单片机正常工作。如果把电池取掉，TP_CTR输出高电平，STM32就工作不正常了，现象是程序运行速度突然加快了好多（我直接用内部的8mhz晶振的），比如一个DELAY延时，本来延时一秒的，现在只要50ms就完成了。

如果我把TP_CTR设置成低电平输出，STM32又正常了。真的有点奇怪呢。亲们有遇到过这个情况么？是啥原因

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
