基于运放的电压衰减器电路参数分析?

2019-07-16 17:10发布

QQ截图20150827194343.jpg QQ截图20150827200706.jpg QQ截图20150827200643.jpg

这是一个电压衰减器的电路图,衰减倍数为100,我有几个问题:

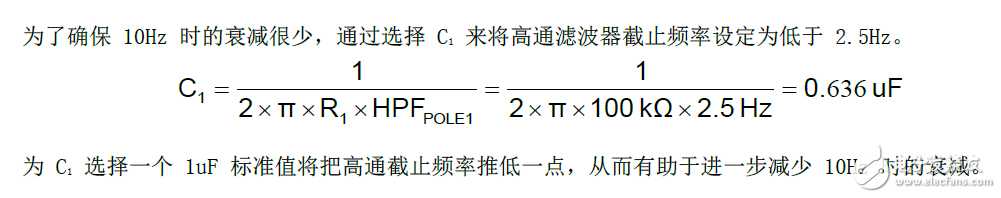

1、技术文档中写R1和C1是一个高通滤波器,要保证10HZ时衰减得很少。不明白这个怎么是高通滤波器,看不明白?如果我要改成低通滤波器,是不是就是将电阻和电容换一下位子。
2、文档中写道:“在 这个设计中,已确定一个8.2ohm串联电阻可完全补偿高达100nF的电容负载,因此,将被用于这个设计中的R4值。”8.2是怎么确定的?这个电阻怎么补偿100nF的电容呢?是怎么算出来的?

各位大神,求解这两个地方?
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
3条回答
zhuluzhilian
1楼-- · 2019-07-16 22:47
首先R1电阻是作为这个运放的输入阻抗来看的所以是形成了CR的高通,你应该还记得在运放反相输入中的输入阻抗是多少对吧?第二个问题我也不明白,不过我估计跟你的这个电路设计时候的截止频率有关吧,你的衰减器要处理的信号范围是什么?
wangnewnew
2楼-- · 2019-07-16 23:29
 精彩回答 2  元偷偷看……
zhuluzhilian
3楼-- · 2019-07-17 00:46
别以为高通就是频率高才能通过,你要记住频率高与低都是相对的
