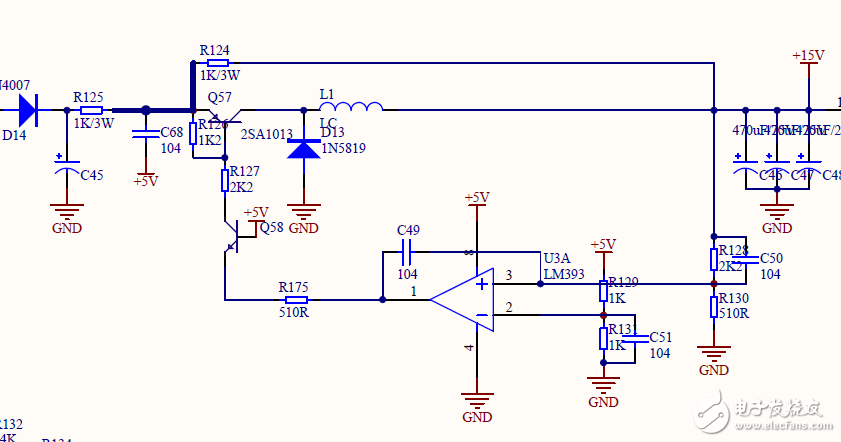

典型的降压型开关电路啊。
反接二极管作用是在Q57关断条件下，给电感提供一个续流通道（电感特性是瞬态电流不能突变，Q57关断，则电流会通过D13满足L1电感的续流特性。）

开启过程是U3A比较器检测到输出低于设定门限，比较器输出0V吸电流开启Q58，从而开启Q57。电流经过Q57 L1 以及负载电容作用，缓慢上升，知道比较器同向输入略大于反相端，比较器输出高电平，Q58关断，Q57 关断，电流经过D13续流L1，输出端电流缓慢下降，直到下次比较器开启 最佳答案

{:12:}{:12:}{:12:}{:12:}

LM393是一个 比较电路， 所以，当输出电压 超过15V，就让Q58，Q57 截止， 当低于15V 就让Q58，Q57 导通。
所以是不停的 变化， Q58，Q57 就相当于于开关，是PWM 开关电路。

nealcc 发表于 2015-8-27 09:47
典型的降压型开关电路啊。
反接二极管作用是在Q57关断条件下，给电感提供一个续流通道（电感特性是瞬态电流不能突变，Q57关断，则电流会通过D13满足L1电感的续流特性。）

问一下开关频率是怎么确定的？比较器3脚怎么周期变化？3

zhaobolove 发表于 2015-8-27 12:57
LM393是一个 比较电路， 所以，当输出电压 超过15V，就让Q58，Q57 截止， 当低于15V 就让Q58，Q57 导通。
所以是不停的 变化， Q58，Q57 就相当于于开关，是PWM 开关电路。

谢谢 频率怎么确定？
